CLRC663 非接触式NFC读卡器芯片

CLRC663是NXP公司面对NFC市场推出的一款高集成度的低功耗非接触式读写器芯片。同时符合 ISO/IEC 14443 A 和 B、ISO/IEC 15693、FeliCa 等多协议的全集成、低功耗 13.56MHz NFC 收发芯片。支持 NFC 三种工作模式：读/写模式、卡模拟模式、P2P模式，内部不仅集成完整的 NFC 射频前端、低功耗唤醒功能、射频场检测功能、高灵敏度的卡片检测（LPCD）功能；还集成了全功能 NFC 协议栈微处理器，大大简化了方案验证流程，节约了客户时间成本。





CLRC663电性参数：

兼容CV520、MFRC522、MFRC523、PN512等

超低功耗，有效通信距离可达10cm(与天线有关)

数字I/O电压最高可支撑5.5V

ISO/IEC1443TypeaB，支持106、212、支持MIFAREE424和848kbps传输速率

读写器模式

CLRC663支持ISO/IEC15693，支持发送率1.65和26.48kbps，接收率6.62和26.48kbps

CLRC663支持SonyFelica，212和424kbps支持收发率

CLRC663支持超低功耗卡检测（LPCD）LPCD功能摆脱了对MCU的依赖，功耗低，使用方便，检查卡距离远

CLRC663支持M1加密的读写器模式

最大发射电流为150ma(连续载波)

接收灵敏度5mV

有SPI接口，最高时钟10M

传输速率最高的I2C接口为3.4Mbps

传输速率为1228.8.8kbps

发送和接收FIFO缓冲区集成64Bytes

符合ISO/IEC14443和CCIT协议的CRC和奇偶校准功能

采用独立的多组电源供电，可以避免模块之间的相互干扰，提高稳定性

有四种节电模式：硬件断电、软件断电、发送器关闭和LPCD

CLRC663支持27.12MHz普通晶体

灵活的中断模式

可编程定时器

I/O管脚可编程



CLRC663优势：

1、高集成

内部集成了低功耗唤醒功能

内部集成了射频 场检测功能避免 NFC 碰撞

内部集成了低功耗卡片检测功能（LPCD）

内部集成有源负载调制（ALM），穿透能力强

内部集成了电源管理单元，支持多种低功耗策略：硬掉电模式、固件激活的 Standby 模式、主机关闭时的自主模式

内部集成了全功能 NFC 协议栈微处理器



2、超低功耗

待机功耗：12 µA，Polling 功耗：30 µA



3、全协议支持

内部完全集成了以下协议：

ISO/IEC 14443 A 和 ISO/IEC 14443 B、ISO/IEC 15693、FeliCa™

支持近场通信 (NFC) 标准：

支持 NFCIP-1 (ISO/IEC 18092)、NFCIP-2 (ISO/IEC 21481)、NFC Forum Type1、Type2、Type3、 Type4、Type5 tags

兼容的标准：

NFC Forum Device Requirements v1.3

EMVCo 3.0 for PICC and for PCD mode

ETSI/SCP 102 613 and 102 622 for SWP/HCI

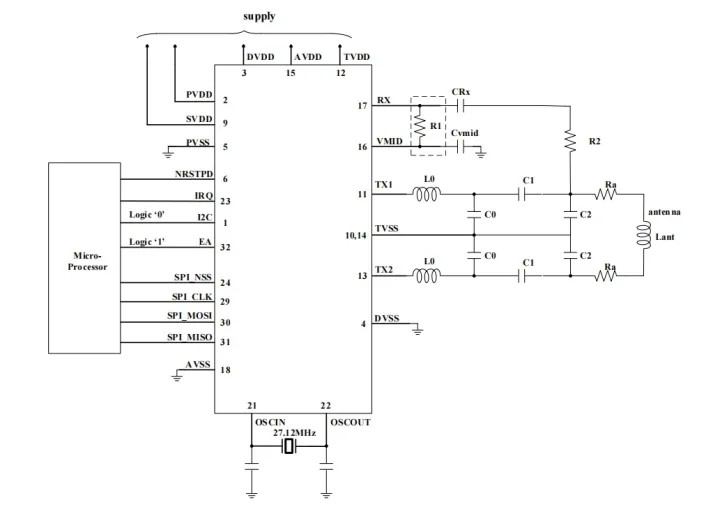

CLRC663原理图：



CLRC663应用范围：

移动、可穿戴电子设备（笔记本、手机）、医疗和工业等电子设备、eID、护照、票务等读取器、付费（POS）读取器、智能门锁、访问控制等设备、智能家电、消费电子类设备等电子类产品。
