PN512非接触式读写器_PN512全协议NFC读卡器芯片

文章出处: 人气:发表时间:2023-05-23 16:22
PN512是NXP公司推出的一种高度集成的收发器,用于13.56MHz无接触通信,拥有8位并行接口、SPI接口、串行UART和I2C接口,支持读写模式ISO/IEC1443A/MIFARE和FeliCa标准,以及ISO/IEC1443B,ISO/IEC1443A/MIFARE和FeliCa标准,以及NFCIP-1模式。工作电压2.6V~3.5V,主要用于支付应用。

PN512是一种高度集成的收发器IC,适用于13.56mHz非接触式通信。收发器IC采用完全集成、先进的调制和解调概念,可用于13.56mHz、不同类型的非接触式通信和协议。
PN512传输模块支持4种不同的工作模式:
1、PN512支持读写器模式:支持ISO 14443A / MIFARE®和FeliCa机制
2、PN512支持读写器模式:支持ISO 14443B机制
3、PN512支持卡操作模式:支持ISO 14443A / MIFARE®和FeliCa机制
4、PN512支持NFCIP-1模式

PN512  NFC芯片|NFC读写器|非接触式读写器|非接触读卡器芯片|非接触RFID读卡器芯片|非接触式通信芯片|非接触式射频读写芯片

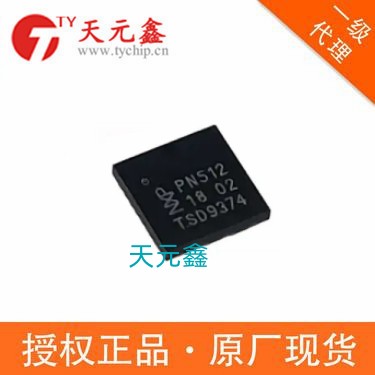

PN512

NXP公司恩智浦半导体(NXPSemiconductors)成立于2006年,天元鑫作为国内知名的  NXP代理商|恩智浦代理商 ( 吕艳 15013767173  手机微信同号 ) ,面向大陆三百万中小电子生产企业提供一站式电子元器件采购、技术及服务支持。之前由飞利浦50多年前成立的世界十大半导体公司。NXP公司的总部位于荷兰Eindhoven,其雇员人数为37000人,分布于世界20多个国家(欧洲37%,37%,大中华区21%,美洲5%),2007年的销售额为63亿美元。

NXP恩智浦半导体公司于2006年11月16日正式宣布,它将以“恩智浦半导体”作为中文品牌,在大中华地区开展相关的营销和运营活动。除了原来的英文品牌NXP外,恩智浦半导体也希望通过这一点来进一步与大中华地区客户的沟通,从而提升品牌知名度。NXP公司从2006年9月1日开始,成为世界上唯一一家独立的半导体制造商。这个名字包含了“新体验”(NextExperience)的含义,这一涵义就是英式品牌的精神,这也是恩智浦在过去53年里积累的宝贵经验。

NXP公司在NXP市场上拥有一个坚实的消费者研究基础,持续大量的研发投资,并由一位世界级工业合作伙伴支持,使最终产品能进一步提升消费者的感官体验——无论是色彩鲜明的图像,质地明快的音乐,消费者在家中可以随时随地,车与移动设备间共享信息。NXP公司提供半导体、系统解决方案和软件,为手机,个人媒体播放器,电视,机顶盒,识别应用程序,汽车和其它各种电子设备提供了更好的感官体验。NXP公司的产品技术和解决方案适用于五大市场领域:汽车电子、智能识别、家庭娱乐、手机和个人移动通讯、多个市场半导体等五大市场领域。

PN512电性参数:
高度集成的PN512模拟电路,解调和译码响应
通过最少的外部无源器件连接天线,PN512输出缓冲驱动器
RF场检测器集成了PN512
数据模式检测器集成了PN512
ISO1443A//PN512支持MIFARE®
PN512支持ISO1443B阅读/写作。
在读写器模式下,PN512的典型工作距离超过50mm,具体距离取决于天线尺寸、调谐和电源。
在NFCIP-1模式下,PN512的工作距离高达50毫米,这取决于天线的大小、调谐和电源。
PN512在卡片操作模式中的典型工作距离约为100mm,具体距离取决于天线尺寸、协调性和外部场强度。
在读写器模式中,PN512支持MIFARE®加密Classic
PN512支持ISO1443A更高传输速率的通信:212kbit/s和424kbit/s
通信波特率在FeliCa模式下可以支持212kbit/s和424kbit/s。
支持S2C接口的PN512
NFCIP-1的RF接口集成在PN512中,传输速率高达424kbit/s
支持主机接口的PN512:
1.高达10Mbit//SPI接口s
2.I2C接口,400kbit//s,3400kbit/高速模式s
UART的传输速度不同,高达1228.8.kbit/s,框架取决于RS232接口,接口的电压电平取决于端口的电源。
4.8位并行接口,带/无地址锁定使能够使用
64字节发送和接收FIFO缓冲区域,PN512内部集成充足。
灵活性中断模式
PN512支持硬件复位,功耗低
软体脱电模式
PN512支持可编程定时器
石英晶体连接27.12MHz的PN512内部振荡器
2.512PN512正常工作V电源为3.6V
CRC协处理器
可自由编程I/O管脚
支持内部自测的PN512

PN512优点:
PN512是NXP公司针对“三表”应用推出的各种基于ISO/IEC 14443A标准的一款低电压、低成本、小尺寸的非接触式读写卡芯片,是智能仪表和便携式手持设备研发的较好选择

PN512应用范围:
考勤签到、门禁控制、公共交通、食堂就餐、水电气充值、便携式手持设备、各种会员系统等。

PN512 NFC芯片|NFC读写器|非接触式读写器|非接触读卡器芯片|非接触RFID读卡器芯片|非接触式通信芯片|非接触式射频读写芯片
如需采购PN512 NFC芯片|读写卡芯片,请直接联系:
深圳市天元鑫半导体有限公司
电   话:0755-23599317              传 真:0755-23599327
联系人:吕小姐                             手 机:150-1376-7173 (手机微信同号)

Q    Q:354 888 3566
