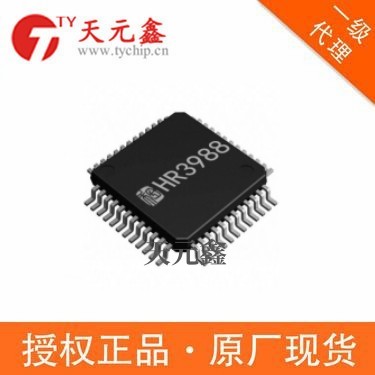

HR3988四路DMOS全桥驱动芯片首选天元鑫

HR3988是一款四路DMOS全桥驱动芯片，HR3988能够驱动多达2个步进电机或4个直流电机。每个全桥输出额定值高达38V, 1.2 A。HR3988其内部集成了固定关闭时间的PWM电流调节器和2 位非线性数模转换器，HR3988支持步进电机的全步、半步、1/4步控制，或直流电机的正向、反向、滑行模式控制。其PWM电流调节器采用的混合衰减模式可有效降低电机的可闻噪声，增加步进精度，并减小功耗。



HR3988在PWM工作模式下，HR3988内置的同步整流控制电路能够有效减小电路功耗。HR3988具有过热关断、欠压锁定等保护功能，且无需特定的上电时序。HR3988提供两种贴片封装，并都带有裸露散热焊盘，HR3988能有效改善散热性能。一种是QFN36（6mm×6mm），另一种是TQFP48 (7 mm × 7 mm)。两种封装为无铅封装，引框采用100%无锡电镀。



天元鑫作为销售HR3988在国内知名的禾润代理商｜HEROIC代理商，同时也为内地300万中小电子制造商提供一站式IC采购网配单、采购、技术、金融服务支持。天元鑫成立于2008年深圳，十多年来一直扎根于一站式IC采购领域。感谢客户的支持和喜爱，天元鑫先后成为众多国际品牌的电子元器件代理商和授权代理商的长期合作伙伴。代理销售Maxim美信代理商、TI德州仪器代理商、ST意法代理商、NXP恩智浦代理商、ADI亚德诺代理商、Altera阿尔特拉代理商、Atmel爱特梅尔代理商、MPS芯源代理商、3PEAK思瑞浦、Samsung三星代理商、Winbond华邦代理商、Eon宜扬代理商、XiliniNX赛灵思代理商、On安森美代理商、Infineon英飞凌代理商、飞思卡尔fescale代理商等十几个原装品牌。



HR3988



嘉兴禾润电子科技有限公司成立于2006年8月，是嘉兴地区获得国家工信部认定的“集成电路设计企业”，专业从事集成电路产品开发、生产和销售的高新技术企业。公司与多个国内知名科研院所及加工厂建立了紧密的联系，凭借强大的研发力量、人才优势和信息优势，结合嘉兴及周边地区发达的产业基础、创新体制及强有力的政府支持，在集成电路、电子系统、电子元器件和计算机软件的技术开发、技术服务、技术咨询、成果转让及生产销售等领域发展迅猛。 目前主要生产、销售的产品有三大类：  （1）AB类音频功放IC； （2）D类音频功放IC；  （3）光纤通信IC； (4）电机驱动；（5）电源管理



HR3988电性参数：



HR3988原理图：



HR3988 禾润代理商|Heroic代理商  Heroic禾润热卖型号列表
HT366	HT328	HT338	HT3163	HT3382	HT4822
HT81293	HT8731	HT8513	HT876	HT8310	HT6809
HT863	HT8312	HT8787B	HT328	HT4832	HT8693
HT862	HT8696	HT513	HT326	HT97180	HT878T
HT6881	HT8697	HT8691	HT368	HT5010	HT97220
HT560	HT8699	HT6873	HT6818	HT8691R	HT91808
HT660	HT313	HT97230	HT8698	HT6872	HT6819
HTD9901	HTD9900(C)	HTD9202	HTD8236(N)	HTD8831T	HTD8832T
HTD9801	HTD9810	HR3988	HR4982	HR4985	HR1124S
HR1154D	HR4988	HR8837	HR8825	HR9110	HR8833
HT7712	HTR3229	HT7182	HT7886	HT4066	HT4182
HTR3212	HTR3218	HTR3236	HTR3316	HT7166	HT7167
HT71678	HT7178	HT7180	HT7181	HT7183	HT7179
HT4125	HT0104	HTR3355	HTR3339	HTR3335	HT8692
HR3988 禾润代理商|Heroic代理商  Heroic禾润全系产品线
音频	电机驱动	电源管理	其他
10W以上模拟输入	步进电机驱动	电池充电	IC通用扩展I/O
1-10W模拟输入单声道	有刷直流电机驱动	升压转换器	电压电平转换
1-10W模拟输入立体声	无刷直流电机驱动	降压转换器
内置升压模拟输入 单声道	栅极电机驱动	OVP
内置升压模拟输入 立体声		RGB LED驱动器
数字输入
耳放
音频转换器



HR3988应用范围：

打印机及办公自动化设备、电器、智能家居、工业控制等电子类产品。
