HR4988电机驱动芯片_HR4988微特步进电机驱动器
文章出处:
人气：发表时间：2023-08-11 15:55
HR4988是一种便于使用的内部集成了译码器的微特步进电机驱动器。其设计为能使双极步进电机以全、半、1/4、1/8、1/16步进模式工作。步进模式由逻辑输入MSx选择。输出驱动能力达到32V和±2A。HR4988包含一个工作在慢衰或混合衰减模式的固定关闭时间的电流调节器。译码器是HR4988易于实施的关键。通过STEP简单的输入一个脉冲就可以使电机完成一次步进，省去了相序表，高频控制线及复杂的编程接口。这使其更适于在没有复杂的微处理器或微处理器负担过重的场合。
HR4988在步进操作期间，HR4988的内部电路可以自动的控制其PWM操作工作在快、慢及混合衰减模式。在混合衰减模式下，器件初始经过一段时间的快衰减后，将切换至慢衰减模式直至固定关闭时间结束。混合衰减模式控制不但降低了电机工作时产生的噪声，还增加了步进的准确性，同时减小了系统的功耗。

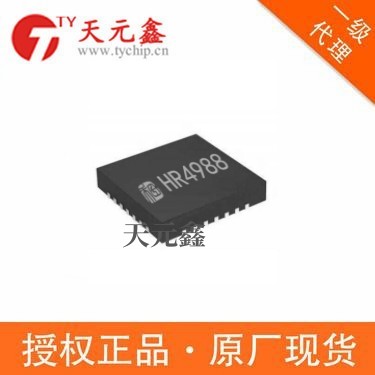

HR4988内部的同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括：带迟滞的过热保护、欠压锁定及过流保护。不需要特别的上电时序。HR4988目前提供两种贴片封装：一是带有裸露焊盘的QFN-28封装，另一种是带有裸露焊盘的TSSOP-28封装，能有效改善散热性能，且是无铅产品，引脚框采用100％无锡电镀。
天元鑫作为销售HR4988在国内知名的禾润代理商｜HEROIC代理商，同时也为内地300万中小电子制造商提供一站式IC采购网配单、采购、技术、金融服务支持。天元鑫成立于2008年深圳，十多年来一直扎根于一站式IC采购领域。感谢客户的支持和喜爱，天元鑫先后成为众多国际品牌的电子元器件代理商和授权代理商的长期合作伙伴。代理销售Maxim美信代理商、TI德州仪器代理商、ST意法代理商、NXP恩智浦代理商、ADI亚德诺代理商、Altera阿尔特拉代理商、Atmel爱特梅尔代理商、MPS芯源代理商、3PEAK思瑞浦、Samsung三星代理商、Winbond华邦代理商、Eon宜扬代理商、XiliniNX赛灵思代理商、On安森美代理商、Infineon英飞凌代理商、飞思卡尔fescale代理商等十几个原装品牌。
HR4988
嘉兴禾润电子科技有限公司成立于2006年8月，是嘉兴地区获得国家工信部认定的“集成电路设计企业”，专业从事集成电路产品开发、生产和销售的高新技术企业。公司与多个国内知名科研院所及加工厂建立了紧密的联系，凭借强大的研发力量、人才优势和信息优势，结合嘉兴及周边地区发达的产业基础、创新体制及强有力的政府支持，在集成电路、电子系统、电子元器件和计算机软件的技术开发、技术服务、技术咨询、成果转让及生产销售等领域发展迅猛。 目前主要生产、销售的产品有三大类： （1）AB类音频功放IC； （2）D类音频功放IC； （3）光纤通信IC； (4）电机驱动；（5）电源管理
HR4988电性参数：
HR4988支持低导通电阻RDS(ON),640mΩ（HS+LS)
HR4988支持自动检测并选择电流衰减模式
HR4988支持慢衰减和混合衰减模式
降低功耗的同步整流功能
HR4988自带内部欠压锁定
过流保护
HR4988兼容3.3V和5V逻辑电平
HR4988支持过热关断电路
对地短路保护
负载短路保护
HR4988最高支持16细分
HR4988原理图：
| HR4988 禾润代理商|Heroic代理商 Heroic禾润热卖型号列表 | |||||
| HT366 | HT328 | HT338 | HT3163 | HT3382 | HT4822 |
| HT81293 | HT8731 | HT8513 | HT876 | HT8310 | HT6809 |
| HT863 | HT8312 | HT8787B | HT328 | HT4832 | HT8693 |
| HT862 | HT8696 | HT513 | HT326 | HT97180 | HT878T |
| HT6881 | HT8697 | HT8691 | HT368 | HT5010 | HT97220 |
| HT560 | HT8699 | HT6873 | HT6818 | HT8691R | HT91808 |
| HT660 | HT313 | HT97230 | HT8698 | HT6872 | HT6819 |
| HTD9901 | HTD9900(C) | HTD9202 | HTD8236(N) | HTD8831T | HTD8832T |
| HTD9801 | HTD9810 | HR3988 | HR4982 | HR4985 | HR1124S |
| HR1154D | HR4988 | HR8837 | HR8825 | HR9110 | HR8833 |
| HT7712 | HTR3229 | HT7182 | HT7886 | HT4066 | HT4182 |
| HTR3212 | HTR3218 | HTR3236 | HTR3316 | HT7166 | HT7167 |
| HT71678 | HT7178 | HT7180 | HT7181 | HT7183 | HT7179 |
| HT4125 | HT0104 | HTR3355 | HTR3339 | HTR3335 | HT8692 |
| HR4988 禾润代理商|Heroic代理商 Heroic禾润全系产品线 | |||||
| 音频 | 电机驱动 | 电源管理 | 其他 | ||
| 10W以上模拟输入 | 步进电机驱动 | 电池充电 | IC通用扩展I/O | ||
| 1-10W模拟输入单声道 | 有刷直流电机驱动 | 升压转换器 | 电压电平转换 | ||
| 1-10W模拟输入立体声 | 无刷直流电机驱动 | 降压转换器 | |||
| 内置升压模拟输入 单声道 | 栅极电机驱动 | OVP | |||
| 内置升压模拟输入 立体声 | RGB LED驱动器 | ||||
| 数字输入 | |||||
| 耳放 | |||||
| 音频转换器 | |||||
HR4988应用范围：
打印机及办公自动化设备、电器、智能家居、工业控制等电子类产品。
为什么采购HR4988选择择天元鑫作为你的供应商的六大理由
1、HEROIC禾润全系列HR4988采购服务：为您节约时间和精力，帮助您提高工作效率。
2、专业HR4988 HEROIC禾润FAE技术团队支持：凭借5年的服务经验，我们能为您提供从售前咨询，售中采购，售后一站式的专业的周到的贴心的服务。
3、极具竞争力的HR4988采购价格：我们认为合理的定价是与您建立长期合作的基础，以及公司持续发展的保障
4、数百款HEROIC禾润全系列原装现货库存：我们持续创新，以满足您不断变化的需求，天元鑫的可持续发展，是您企业不断发展壮大的强大支持。
5、24小时在线实时回复：确保为您提供高效率，高性价比，高质量的服务。
6、灵活多变的财务制度：支持客户，协同发展，才能走得更远。
未来，天元鑫希望能跟客户开展HEROIC禾润全系列HR4988上更紧密的合作，同时竭尽所能地提供HEROIC禾润全系列HR4988上面最前沿的电子元器件信息与产品，让客户在未来的市场竞争中领先一步、稳操胜卷。
HR4988 禾润代理商｜Heroic代理商｜步进电机驱动芯片｜镜头驱动芯片｜摄像机摄像头用镜头驱动芯片｜安全监控摄像头用镜头驱动芯片｜摄像头镜头驱动芯片
天元鑫十几年来始终如一立足于电子元器件行业，本着“诚信为本，互惠双赢”的理念，以“因特网+”整合优势资源的模式，提供一站式电子元器件采购、电子元器件配料、电子元器件采购等服务，一条龙品质保证！
公司主要产品有：集成电路、IC芯片、二极管、半导体器件、半导体传感器、半导体激光器、半导体激光器、半导体激光器耦合器、LED发光器、开关激光器、电路板等电子元件，广泛应用于BOM配单、工程技术研究、通讯、计算机、家用电器、消防建筑、消费电子、电机控制、节能电子、工业控制、医疗保健等行业。
如果您有采购HR4988 步进电机驱动芯片｜镜头驱动芯片，请直接联系在线客服人员联系，天元鑫客服24小时恭候您的来电。
此文关键字：HR4988，电机驱动芯片
