HT7167是一款高功率、全集成升压转换器，带有负载关断功能的栅极驱动，集成16mΩ功率开关管和23mΩ同步整流管，为便携式系统提供高效的小尺寸解决方案。 HT7167具有2.7V至13V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器件具备12A开关电流能力，并且能够提供13V的输出电压。
HT7167采用自适应恒定关断时间峰值电流控制拓扑结构来调节输出电压。在中等到重负载条件下，HT7167工作在PWM 模式。在轻负载条件下，该器件可通过MODE引脚选择下列两种工作模式之一。一种是可提高效率的PFM模式；另一种是可避免因开关频率较低而引发应用问题的强制PWM模式。PWM模式下，HT7167的开关频率可通过外部电阻调节，支持200kHz至1.4MHz的范围。HT7167还支持可编程的软启动，以及可调节的开关峰值电流限制。另外，HT7167集成了输出关断功能的栅极驱动，在SD状态，可完全断开输入电源。此外，该器件还提供有14V输出过压保护、逐周期过流保护和热关断保护
天元鑫作为销售HT7167在国内知名的禾润代理商｜HEROIC代理商，同时也为内地300万中小电子制造商提供一站式IC采购网配单、采购、技术、金融服务支持。天元鑫成立于2008年深圳，十多年来一直扎根于一站式IC采购领域。感谢客户的支持和喜爱，天元鑫先后成为众多国际品牌的电子元器件代理商和授权代理商的长期合作伙伴。代理销售Maxim美信代理商、TI德州仪器代理商、ST意法代理商、NXP恩智浦代理商、ADI亚德诺代理商、Altera阿尔特拉代理商、Atmel爱特梅尔代理商、MPS芯源代理商、3PEAK思瑞浦、Samsung三星代理商、Winbond华邦代理商、Eon宜扬代理商、XiliniNX赛灵思代理商、On安森美代理商、Infineon英飞凌代理商、飞思卡尔fescale代理商等十几个原装品牌。

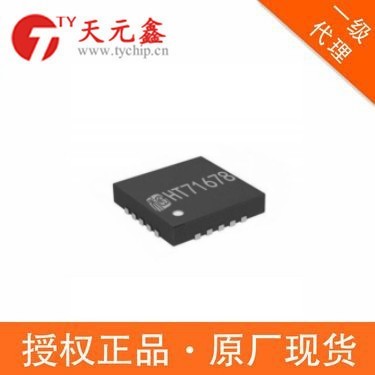

HT7167
嘉兴禾润电子科技有限公司成立于2006年8月，是嘉兴地区获得国家工信部认定的“集成电路设计企业”，专业从事集成电路产品开发、生产和销售的高新技术企业。公司与多个国内知名科研院所及加工厂建立了紧密的联系，凭借强大的研发力量、人才优势和信息优势，结合嘉兴及周边地区发达的产业基础、创新体制及强有力的政府支持，在集成电路、电子系统、电子元器件和计算机软件的技术开发、技术服务、技术咨询、成果转让及生产销售等领域发展迅猛。 目前主要生产、销售的产品有三大类： （1）AB类音频功放IC； （2）D类音频功放IC； （3）光纤通信IC； (4）电机驱动；（5）电源管理
HT7167电性参数：
HT7167输入电压范围VIN：2.7V-13V
HT7167输出电压范围VOUT：4.5V-13V
HT7167可编程峰值电流：12A
HT7167高转换效率：
93% (VIN = 7.4V, VOUT=12V, IOUT =3A)
92% (VIN = 3.6V, VOUT=9V, IOUT =1A)
轻载条件下两种调制方式：脉频调制（PFM）和强制脉宽调试（PWM）
HT7167内部集成输出关断的栅极驱动
低关断功耗，关断电流1uA
HT7167可调节的开关频率：200k-1.4M
可编程软启动
HT7167输出过压 (14V)、逐周期过流、热关断等保护
DFN20L，4.5mm*3.5mm 无铅超薄封装
HT7167原理图：
| HT7167 禾润代理商|Heroic代理商 Heroic禾润热卖型号列表 | |||||
| HT366 | HT328 | HT338 | HT3163 | HT3382 | HT4822 |
| HT81293 | HT8731 | HT8513 | HT876 | HT8310 | HT6809 |
| HT863 | HT8312 | HT8787B | HT328 | HT4832 | HT8693 |
| HT862 | HT8696 | HT513 | HT326 | HT97180 | HT878T |
| HT6881 | HT8697 | HT8691 | HT368 | HT5010 | HT97220 |
| HT560 | HT8699 | HT6873 | HT6818 | HT8691R | HT91808 |
| HT660 | HT313 | HT97230 | HT8698 | HT6872 | HT6819 |
| HTD9901 | HTD9900(C) | HTD9202 | HTD8236(N) | HTD8831T | HTD8832T |
| HTD9801 | HTD9810 | HR3988 | HR4982 | HR4985 | HR1124S |
| HR1154D | HR4988 | HR8837 | HR8825 | HR9110 | HR8833 |
| HT7712 | HTR3229 | HT7182 | HT7886 | HT4066 | HT4182 |
| HTR3212 | HTR3218 | HTR3236 | HTR3316 | HT7166 | HT7167 |
| HT71678 | HT7178 | HT7180 | HT7181 | HT7183 | HT7179 |
| HT4125 | HT0104 | HTR3355 | HTR3339 | HTR3335 | HT8692 |
| HT7167 禾润代理商|Heroic代理商 Heroic禾润全系产品线 | |||||
| 音频 | 电机驱动 | 电源管理 | 其他 | ||
| 10W以上模拟输入 | 步进电机驱动 | 电池充电 | IC通用扩展I/O | ||
| 1-10W模拟输入单声道 | 有刷直流电机驱动 | 升压转换器 | 电压电平转换 | ||
| 1-10W模拟输入立体声 | 无刷直流电机驱动 | 降压转换器 | |||
| 内置升压模拟输入 单声道 | 栅极电机驱动 | OVP | |||
| 内置升压模拟输入 立体声 | RGB LED驱动器 | ||||
| 数字输入 | |||||
| 耳放 | |||||
| 音频转换器 | |||||
HT7167应用范围：
摄像机、消费类产品、玩具、机器人、智能门锁等电子类产品。
