HT7178 20V/14A成同步升压转换器首选天元鑫
文章出处:
人气：发表时间：2023-08-12 11:01
HT7178是一款高功率、全集成升压转换器，带有负载关断功能的栅极驱动，集成16mΩ功率开关管和16mΩ同步整流管，HT7178为便携式系统提供高效的小尺寸解决方案。 HT7178具有2.7V至20V宽输入电压范围，可为采用单节或两节锂电池，或12V铅酸电池的应用提供支持。HT7178具备14A开关电流能力，并且能够提供高达20V的输出电压。
HT7178采用自适应恒定关断时间峰值电流控制拓扑结构来调节输出电压。在中等到重负载条件下，HT7178 工作在PWM 模式。HT7178在轻负载条件下，HT7178可通过MODE引脚选择下列两种工作模式之一。一种是可提高效率的PFM模式；另一种是可避免因开关频率较低而引发应用问题的强制PWM模式。PWM模式下，HT7178的开关频率可通过外部电阻调节，支持200kHz至1.4MHz的范围。HT7178还支持可编程的软启动，以及可调节的开关峰值电流限制。另外，HT7178集成了输出关断功能的栅极驱动，在SD状态，可完全断开输入电源。此外，HT7178还提供有22V输出过压保护、逐周期过流保护和热关断保护。
天元鑫作为销售HT7178在国内知名的禾润代理商｜HEROIC代理商，同时也为内地300万中小电子制造商提供一站式IC采购网配单、采购、技术、金融服务支持。天元鑫成立于2008年深圳，十多年来一直扎根于一站式IC采购领域。感谢客户的支持和喜爱，天元鑫先后成为众多国际品牌的电子元器件代理商和授权代理商的长期合作伙伴。代理销售Maxim美信代理商、TI德州仪器代理商、ST意法代理商、NXP恩智浦代理商、ADI亚德诺代理商、Altera阿尔特拉代理商、Atmel爱特梅尔代理商、MPS芯源代理商、3PEAK思瑞浦、Samsung三星代理商、Winbond华邦代理商、Eon宜扬代理商、XiliniNX赛灵思代理商、On安森美代理商、Infineon英飞凌代理商、飞思卡尔fescale代理商等十几个原装品牌。

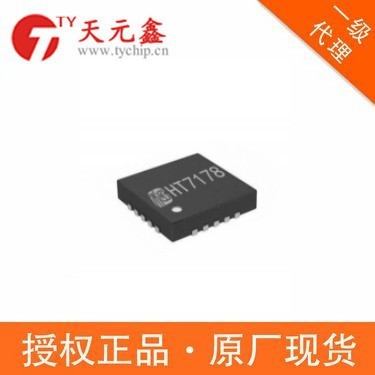

HT7178
嘉兴禾润电子科技有限公司成立于2006年8月，是嘉兴地区获得国家工信部认定的“集成电路设计企业”，专业从事集成电路产品开发、生产和销售的高新技术企业。公司与多个国内知名科研院所及加工厂建立了紧密的联系，凭借强大的研发力量、人才优势和信息优势，结合嘉兴及周边地区发达的产业基础、创新体制及强有力的政府支持，在集成电路、电子系统、电子元器件和计算机软件的技术开发、技术服务、技术咨询、成果转让及生产销售等领域发展迅猛。 目前主要生产、销售的产品有三大类： （1）AB类音频功放IC； （2）D类音频功放IC； （3）光纤通信IC； (4）电机驱动；（5）电源管理
HT7178电性参数：
HT7178输入电压范围VPIN：2.7V-20V
HT7178输出电压范围VOUT：4.5V-20V
HT7178可编程峰值电流：14A
HT7178高转换效率：
95% (VPIN = 7.2V, VOUT=16V, IOUT =3A)
94% (VPIN = 12V, VOUT=18V, IOUT =4A)
90% (VPIN = 3.3, VOUT=9V, IOUT =3A)
轻载条件下两种调制方式：脉频调制（PFM）和强制脉宽调试（PWM）
HT7178集成输出关断的栅极驱动
低关断功耗，关断电流1uA
HT7178可调节的开关频率：200k-1.4M
HT7178可编程软启动
HT7178输出过压 (22V)、逐周期过流、热关断等保护
DFN20L，4.5mm*3.5mm 无铅超薄封装
HT7178原理图：
| HT7178 禾润代理商|Heroic代理商 Heroic禾润热卖型号列表 | |||||
| HT366 | HT328 | HT338 | HT3163 | HT3382 | HT4822 |
| HT81293 | HT8731 | HT8513 | HT876 | HT8310 | HT6809 |
| HT863 | HT8312 | HT8787B | HT328 | HT4832 | HT8693 |
| HT862 | HT8696 | HT513 | HT326 | HT97180 | HT878T |
| HT6881 | HT8697 | HT8691 | HT368 | HT5010 | HT97220 |
| HT560 | HT8699 | HT6873 | HT6818 | HT8691R | HT91808 |
| HT660 | HT313 | HT97230 | HT8698 | HT6872 | HT6819 |
| HTD9901 | HTD9900(C) | HTD9202 | HTD8236(N) | HTD8831T | HTD8832T |
| HTD9801 | HTD9810 | HR3988 | HR4982 | HR4985 | HR1124S |
| HR1154D | HR4988 | HR8837 | HR8825 | HR9110 | HR8833 |
| HT7712 | HTR3229 | HT7182 | HT7886 | HT4066 | HT4182 |
| HTR3212 | HTR3218 | HTR3236 | HTR3316 | HT7166 | HT7167 |
| HT71678 | HT7178 | HT7180 | HT7181 | HT7183 | HT7179 |
| HT4125 | HT0104 | HTR3355 | HTR3339 | HTR3335 | HT8692 |
| HT7178 禾润代理商|Heroic代理商 Heroic禾润全系产品线 | |||||
| 音频 | 电机驱动 | 电源管理 | 其他 | ||
| 10W以上模拟输入 | 步进电机驱动 | 电池充电 | IC通用扩展I/O | ||
| 1-10W模拟输入单声道 | 有刷直流电机驱动 | 升压转换器 | 电压电平转换 | ||
| 1-10W模拟输入立体声 | 无刷直流电机驱动 | 降压转换器 | |||
| 内置升压模拟输入 单声道 | 栅极电机驱动 | OVP | |||
| 内置升压模拟输入 立体声 | RGB LED驱动器 | ||||
| 数字输入 | |||||
| 耳放 | |||||
| 音频转换器 | |||||
HT7178应用范围：
无线音箱、便携式音箱、快充移动电源、电子烟、USB TYPE-C 电源传输、拉杆音箱、平板电脑，笔记本电脑、POS机终端等电子类产品。
为什么采购HT7178选择择天元鑫作为你的供应商的六大理由
1、HEROIC禾润全系列HT7178采购服务：为您节约时间和精力，帮助您提高工作效率。
2、专业HT7178 HEROIC禾润FAE技术团队支持：凭借5年的服务经验，我们能为您提供从售前咨询，售中采购，售后一站式的专业的周到的贴心的服务。
3、极具竞争力的HT7178采购价格：我们认为合理的定价是与您建立长期合作的基础，以及公司持续发展的保障
4、数百款HEROIC禾润全系列原装现货库存：我们持续创新，以满足您不断变化的需求，天元鑫的可持续发展，是您企业不断发展壮大的强大支持。
5、24小时在线实时回复：确保为您提供高效率，高性价比，高质量的服务。
6、灵活多变的财务制度：支持客户，协同发展，才能走得更远。
未来，天元鑫希望能跟客户开展HEROIC禾润全系列HT7178上更紧密的合作，同时竭尽所能地提供HEROIC禾润全系列HT7178上面最前沿的电子元器件信息与产品，让客户在未来的市场竞争中领先一步、稳操胜卷。
HT7178 步进电机驱动芯片｜镜头驱动芯片｜摄像机摄像头用镜头驱动芯片｜安全监控摄像头用镜头驱动芯片｜摄像头镜头驱动芯
如果您有采购HT7178 步进电机驱动芯片｜镜头驱动芯片，请直接联系在线客服人员联系，天元鑫客服24小时恭候您的来电。
此文关键字：HT7178，20V/14A成同步升压转换器
