HT71678同步多段升压转换器首选天元鑫
文章出处:
人气：发表时间：2023-08-12 11:12
HT71678是一款具有负载关闭功能的高功率、全集成升压转换器，集成16m。Ω功率开关管和23mΩ为便携式系统提供高效的小尺寸解决方案，同步整流管。HT71678具有2.7V至12.2V宽输入电压范围，可支持单节或两节锂电池的应用。该装置具有12A开关电流能力，可提供最大输出电压12.8V。
HT71678具有音频信号检测功能，可以根据信号范围自适应调节升压输出值，从而达到更高的系统整体效率。它支持10种不同的模式选择。HT71678采用自适应恒定关断时间峰值电流控制拓扑结构，以调节输出电压。HT71678在PWM模式下工作，在中等至重负载的情况下。该装置可以通过MODE引脚选择以下两种工作模式之一。一种是PFM模式，可以提高效率；另一种是可以避免因开关频率低而引起应用问题的强制开关。
天元鑫作为销售HT71678在国内知名的禾润代理商｜HEROIC代理商，同时也为内地300万中小电子制造商提供一站式IC采购网配单、采购、技术、金融服务支持。天元鑫成立于2008年深圳，十多年来一直扎根于一站式IC采购领域。感谢客户的支持和喜爱，天元鑫先后成为众多国际品牌的电子元器件代理商和授权代理商的长期合作伙伴。代理销售Maxim美信代理商、TI德州仪器代理商、ST意法代理商、NXP恩智浦代理商、ADI亚德诺代理商、Altera阿尔特拉代理商、Atmel爱特梅尔代理商、MPS芯源代理商、3PEAK思瑞浦、Samsung三星代理商、Winbond华邦代理商、Eon宜扬代理商、XiliniNX赛灵思代理商、On安森美代理商、Infineon英飞凌代理商、飞思卡尔fescale代理商等十几个原装品牌。

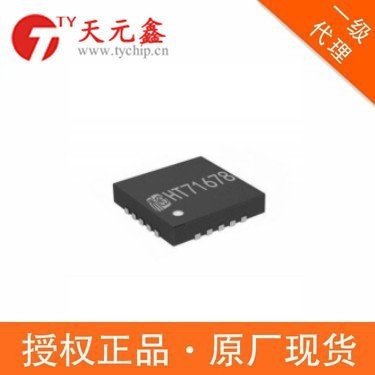

HT71678
嘉兴禾润电子科技有限公司成立于2006年8月，是嘉兴地区获得国家工信部认定的“集成电路设计企业”，专业从事集成电路产品开发、生产和销售的高新技术企业。公司与多个国内知名科研院所及加工厂建立了紧密的联系，凭借强大的研发力量、人才优势和信息优势，结合嘉兴及周边地区发达的产业基础、创新体制及强有力的政府支持，在集成电路、电子系统、电子元器件和计算机软件的技术开发、技术服务、技术咨询、成果转让及生产销售等领域发展迅猛。 目前主要生产、销售的产品有三大类： （1）AB类音频功放IC； （2）D类音频功放IC； （3）光纤通信IC； (4）电机驱动；（5）电源管理
HT71678电性参数：
HT71678输入电压范围VIN：2.7V-12.2V
HT71678输出电压范围VOUT：4.5V-12.8V
HT71678可编程峰值电流：12A
HT71678高转换效率：
92% (VIN = 7.4V, VOUT=12.8V, IOUT =3A)
92% (VIN = 3.6V, VOUT=9V, IOUT =1A)
HT71678支持带音频输入检测的H类多段升压：
HT71678支持单节(1S)和双节串联(2S)输入共10种模式可选，输出给音频功放供电时，有效延长电池播放时间
轻载条件下两种调制方式：脉频调制（PFM）和强制脉宽调试（PWM）
低关断功耗，关断电流1uA
HT71678可调节的开关频率：200k-1.4M
HT71678可编程软启动
HT71678输出过压 (14V)、逐周期过流、热关断等保护
DFN20L，4.5mm*3.5mm 无铅超薄封装
HT71678原理图：
| HT71678 禾润代理商|Heroic代理商 Heroic禾润热卖型号列表 | |||||
| HT366 | HT328 | HT338 | HT3163 | HT3382 | HT4822 |
| HT81293 | HT8731 | HT8513 | HT876 | HT8310 | HT6809 |
| HT863 | HT8312 | HT8787B | HT328 | HT4832 | HT8693 |
| HT862 | HT8696 | HT513 | HT326 | HT97180 | HT878T |
| HT6881 | HT8697 | HT8691 | HT368 | HT5010 | HT97220 |
| HT560 | HT8699 | HT6873 | HT6818 | HT8691R | HT91808 |
| HT660 | HT313 | HT97230 | HT8698 | HT6872 | HT6819 |
| HTD9901 | HTD9900(C) | HTD9202 | HTD8236(N) | HTD8831T | HTD8832T |
| HTD9801 | HTD9810 | HR3988 | HR4982 | HR4985 | HR1124S |
| HR1154D | HR4988 | HR8837 | HR8825 | HR9110 | HR8833 |
| HT7712 | HTR3229 | HT7182 | HT7886 | HT4066 | HT4182 |
| HTR3212 | HTR3218 | HTR3236 | HTR3316 | HT7166 | HT7167 |
| HT71678 | HT7178 | HT7180 | HT7181 | HT7183 | HT7179 |
| HT4125 | HT0104 | HTR3355 | HTR3339 | HTR3335 | HT8692 |
| HT71678 禾润代理商|Heroic代理商 Heroic禾润全系产品线 | |||||
| 音频 | 电机驱动 | 电源管理 | 其他 | ||
| 10W以上模拟输入 | 步进电机驱动 | 电池充电 | IC通用扩展I/O | ||
| 1-10W模拟输入单声道 | 有刷直流电机驱动 | 升压转换器 | 电压电平转换 | ||
| 1-10W模拟输入立体声 | 无刷直流电机驱动 | 降压转换器 | |||
| 内置升压模拟输入 单声道 | 栅极电机驱动 | OVP | |||
| 内置升压模拟输入 立体声 | RGB LED驱动器 | ||||
| 数字输入 | |||||
| 耳放 | |||||
| 音频转换器 | |||||
HT71678应用范围：
无线音箱 、便携式音箱、拉杆音箱、平板、笔记本电脑等电子类产品。
天元鑫是一个专业的一站式电子元器件采购网站，选择天元鑫作为您的电子元器件采购网站有以下优点：
一、电子元器件价格合理。
电子元器件采购网站有自己的代理商和现货品牌，不仅产品价格合理，而且由于是原厂授权代理商，部分产品价格优惠。电子设备平台是电子元器件的专业采购平台。它不会随意提高电子元器件的价格，更不用说随意定价了。消费者可以以合理的价格购买高质量的产品。
货期稳定，货源充足，质量可靠。
电子元器件采购网站上的所有电子元器件均为原装正品，与多个进口品牌有合作关系，货源也是官方正品。它还与数十所大学和科研机构保持了长期的电子元器件平台合作。可以提供零件定制服务。零件交货日期稳定，交货日期不得随意延误。
售后服务有保障。
全天候在线专业电子元器件客户服务可以为您解决各种选择问题。到达后，客户服务可以很好地解决任何问题，售后服务有保障！
未来，天元鑫希望在HEROIC河润全系列HTD837上与客户进行更紧密的合作，并尽最大努力提供HEROIC河润全系列HTD8236上最前沿的电子元器件信息和产品，让客户在未来的市场竞争中领先一步，稳步获胜。
HT71678步进电动机驱动芯片｜镜头驱动芯片｜相机相机镜头驱动芯片｜安全监控摄像头用镜头驱动芯片｜相机镜头驱动芯
HT71678步进电机驱动芯片购买｜镜头驱动芯片，请直接联系在线客服人员，天元鑫客服24小时等待您的来电。
