HR8833双通道H桥电机驱动芯片首选天元鑫

文章出处: 人气：发表时间：2023-08-15 11:21

HR8833为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。HR8833有两路H桥驱动，可以驱动两路刷式直流电机，或者一个双极步进电机，或者螺线管或者其它感性负载。HR8833支持每一个桥的功率输出模块由N通道功率MOSFET组成，叫作H桥驱动器。每个桥包含整流电路和限流电路。

HR8833内部集成关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，HR8833提供一个错误输出管脚。HR8833提供两种封装，一种是带有裸露焊盘的TSSOP-16封装，能有效改善散热性能，且是无铅产品，引脚框采用100％无锡电镀。另一种封装为SOP16，不带裸露焊盘。

天元鑫作为销售HR8833在国内知名的禾润代理商｜HEROIC代理商，同时也为内地300万中小电子制造商提供一站式IC采购网配单、采购、技术、金融服务支持。天元鑫成立于2008年深圳，十多年来一直扎根于一站式IC采购领域。感谢客户的支持和喜爱，天元鑫先后成为众多国际品牌的电子元器件代理商和授权代理商的长期合作伙伴。代理销售Maxim美信代理商、TI德州仪器代理商、ST意法代理商、NXP恩智浦代理商、ADI亚德诺代理商、Altera阿尔特拉代理商、Atmel爱特梅尔代理商、MPS芯源代理商、3PEAK思瑞浦、Samsung三星代理商、Winbond华邦代理商、Eon宜扬代理商、XiliniNX赛灵思代理商、On安森美代理商、Infineon英飞凌代理商、飞思卡尔fescale代理商等十几个原装品牌。

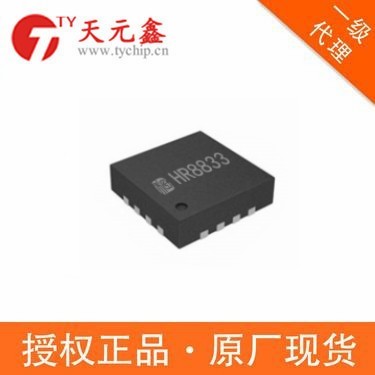

HR8833

嘉兴禾润电子科技有限公司成立于2006年8月，是嘉兴地区获得国家工信部认定的“集成电路设计企业”，专业从事集成电路产品开发、生产和销售的高新技术企业。公司与多个国内知名科研院所及加工厂建立了紧密的联系，凭借强大的研发力量、人才优势和信息优势，结合嘉兴及周边地区发达的产业基础、创新体制及强有力的政府支持，在集成电路、电子系统、电子元器件和计算机软件的技术开发、技术服务、技术咨询、成果转让及生产销售等领域发展迅猛。目前主要生产、销售的产品有三大类：（1）AB类音频功放IC；（2）D类音频功放IC；（3）光纤通信IC； (4）电机驱动；（5）电源管理

HR8833电性参数：

HR8833集成双通道H桥电流控制电机驱动器

驱动两路直流电机或者一个步进电机

低RDS(ON)电阻

1.5A驱动输出（TSSOP16封装）

1.4A驱动输出（SOP16封装）

HR8833输出可以并用，最大提供3A驱动输出

HR8833支持宽电压供电，2.7V-12.8V

PWM电流整流/限流

HR8833过温关断电路

短路保护

欠压锁定保护

HR8833原理图：
