HT1621B_HT1621B LCD驱动器_HT1621B中文资料

文章出处: 人气：发表时间：2023-10-15 10:21

HT1621B，HT1621B数据表，HT1621B数据页，HT1621B原理图，HT1621B引脚，HT1621B规格书，HT1621B系列型号。

HT1621B 描述

工作电压：2.4V~5.2V 内置 256kHz RC 振荡器外部 32.768kHz 晶体或 256kHz 频率源输入选择 1/2 或 1/3 偏置，以及选择 1/2 或 1/3 或 1/4 占空比 LCD 应用内部时基频率源两个可选蜂鸣器频率（2kHz/4kHz）掉电指令降低功耗内置时基发生器和 WDT 时基或 WDT 溢出输出 8 种时基/WDT 时钟源 324 LCD 驱动器

合泰代理商|Holtek代理商 Holtek合泰半导体公司于2002年成立，属于盛群半导体材料(中国台湾)，是Holtek合泰半导体公司的全资子公司，拥有自主研发和设计的精英团队，融硬件软件于一体，秉承艰苦奋斗精神，以高效率的方式为客人提供最佳的电力能源解决方案，立于客户角度，与行业市场对接，不断提升商品，提高商品的安全系数和顾客体验，努力为客人提供一种物美价廉的产品。

Holtek合泰半导体公司的市场营销战略始终是“单一模块(MCU)和单一模块(MCU)”这一发展趋势的关键，Holtek合泰产品类别包括通用型微处理器和专用微处理器(MCU)，包括触摸屏、健康检测、工业自动化/仪表、电子计算机的外接、主要应用于家电、汽车、安全防护、以及各种电池管理、LCD/LED驱动/操纵、RF通讯综合ic和各种外部元件，如各种感应器，Holtek合泰公司根据自己开发的整体实力，操纵产品接受订制，可以按照客户要求实现定制化开发设计。时间周期可以给客户更有力的一套解决方案，给客户多方位的服务项目，为消费者创造更美好的明天！

HT1621B Features

 Operating voltage: 2.4V~5.2V

 Built-in 256kHz RC oscillator

 External 32.768kHz crystal or 256kHz frequencysource input

 Selection of 1/2 or 1/3 bias, and selection of 1/2 or1/3 or 1/4 duty LCD applications

 Internal time base frequency sources

 Two selectable buzzer frequencies (2kHz/4kHz)

 Power down command reduces power consumption

 Built-in time base generator and WDT

 Time base or WDT overflow output

 8 kinds of time base/WDT clock sources

 324 LCD driver

 Built-in 324 bit display RAM

 3-wire serial interface

 Internal LCD driving frequency source

 Software configuration feature

 Data mode and command mode instructions

 R/W address auto increment

 Three data accessing modes

 VLCD pin for adjusting LCD operating voltage

 HT1621: 48-pin SSOP package

HT1621B: 48-pin DIP/SSOP/LQFP package

HT1621D: 28-pin SKDIP package

HT1621G: Gold bumped chip

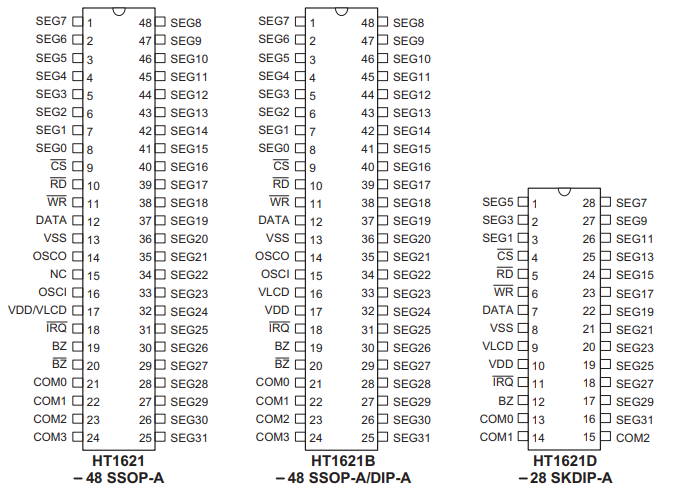

HT1621B Pin Configuration (Top View)

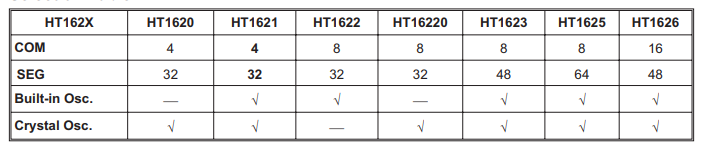

HT1621B Order Information

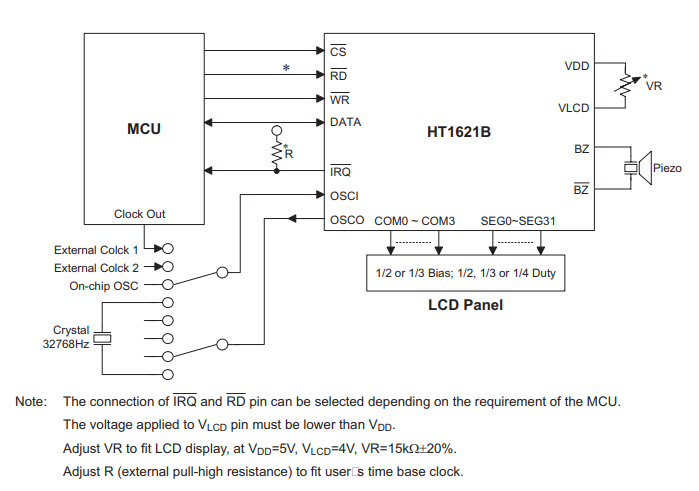

HT1621B Function block or application schematic
