MAX3051EKA+T_MAX3051EKA+T接口芯片_MAX3051EKA+T中文资料

文章出处: 人气：发表时间：2023-10-18 08:46

MAX3051EKA+T，MAX3051EKA+T数据表，MAX3051EKA+T数据页，MAX3051EKA+T原理图，MAX3051EKA+T引脚，MAX3051EKA+T规格书，MAX3051EKA+T系列型号。

MAX3051EKA+T 描述

MAX3051 是 CAN 协议控制器与控制器区域网络 (CAN) 总线线路物理线缆之间的接口。MAX3051 为总线提供差分发送能力，为 CAN 控制器提供差分接收能力。MAX3051 主要用于 +3.3V 单电源应用，这些应用不需要汽车行业 (ISO 11898) 规定的严格故障保护。MAX3051 具有四种不同的工作模式：高速模式、斜率控制模式、待机模式和关断模式。高速模式的数据传输速率最高可达 1Mbps。斜率控制模式可用于对发射器的回转率进行编程，数据传输速率最高可达 500kbps，从而减少了 EMI 的影响，因此可以使用非屏蔽双绞线或并行电缆。在待机模式下，发射器关闭，接收器拉高，使 MAX3051 进入低电流模式。MAX3051 的输入共模范围为 -7V 至 +12V，超过了 ISO 11898 规定的 -2V 至 +7V。MAX3051 的输入共模范围为 -7V 至 +12V，超过了 ISO 11898 的 -2V 至 +7V 规范。这些特性以及可编程压摆率限制功能使该器件非常适合非汽车和恶劣环境。MAX3051 采用 8 引脚 SO 和 SOT23 封装，工作温度范围为 -40°C 至 +85°C。

Maxim代理商|美信代理商 Maxim半导体公司成立于1983年，总部位于美国加利福尼亚的Sunnyvale，拥有75000多名员工，Maxim是模拟和混合信号集成产品设计、开发和生产领域的领导者之一。Maxim的电路将现实世界与数字世界“连接”在一起，通过检测和放大现实世界中的各种信号，如温度、压力和声音，并将其转换为计算机处理所需的数字信号。

Maxim代理依靠其独特的晶圆技术和顶级的工程研发团队，为快速增长的市场提供创新的解决方案。这种商业运作模式使其始终保持两位数的销售增长率。截至2007年6月30日，该公司的净收入为20.07亿美元。在财富1000强企业中，Maxim的利润（收入百分点）位居半导体公司之首（2006年4月17日，《财富》杂志）。2006年3月17日，Maxim的市场价值在全球半导体公司中排名第九。

MAX3051EKA+T 特性

● 使用相同 LDO 的 3V 微控制器 - 低 +3.3V 单电源操作

● 共模范围超过 ISO11898 标准（-2V 至 +7V）

- 宽 -7V 至 +12V 共模范围

● 占用最小的电路板空间

- SOT23 封装

● 灵活的操作优化了性能和功耗，降低了热耗散

- 四种工作模式

- 高速运行速度高达 1Mbps

- 斜率控制模式可减少 EMI（高达 500kbps）

- 待机模式

- 低电流关机模式

● 强大的保护功能提高了系统可靠性

- ±12kV 人体模型 ESD 保护

- 热关机

- 电流限制

MAX3051EKA+T 应用

● 打印机 JetLink

● 工业控制和网络

● 电信背板

● 消费类应用

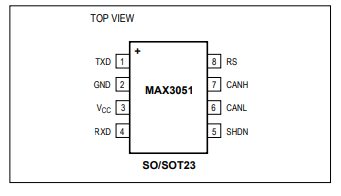

MAX3051EKA+T 引脚配置（俯视图）

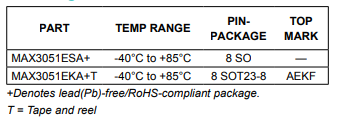

MAX3051EKA+T Order Information

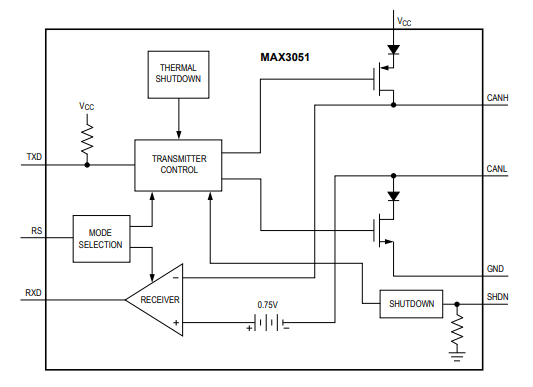

MAX3051EKA+T Function block or application schematic
