MAX3232EEAE+T 描述

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E +3.0V 供电 EIA/TIA-232 和 V.28/V.24 通信接口器件具有低功耗、高数据速率能力和增强型静电放电 (ESD) 保护功能。增强型静电放电结构采用 IEC 1000-4-2 气隙放电法将所有发射器输出和接收器输入保护至 ±15kV，采用 IEC 1000-4-2 接触放电法将所有发射器输出和接收器输入保护至 ±8kV（MAX3246E 为 ±9kV），采用人体模型将所有发射器输出和接收器输入保护至 ±15kV。MAX3237E 的逻辑和接收器 I/O 引脚受上述标准的保护，而发射器输出引脚受人体模型的 ±15kV 保护。专有的低压差发射器输出级使用内部双充电泵，从 +3.0V 至 +5.5V 电源提供真正的 RS-232 性能。充电泵只需四个 0.1µF 的小型电容器，即可在 +3.3V 电源下工作。每个器件都能保证以 250kbps 的数据速率运行，同时保持 RS-232 输出电平。MAX3222E/MAX3232E 有两个接收器和两个发射器。MAX3222E 具有 1µA 关断模式，可降低电池供电便携式系统的功耗。MAX3222E 接收器在关断模式下保持激活状态，可对外部设备进行监控，同时仅消耗 1µA 的电源电流。MAX3222E 和 MAX3232E 在引脚、封装和功能上分别与行业标准 MAX242 和 MAX232 兼容。MAX3241E/MAX3246E 是完整的串行端口（三个驱动器/五个接收器），专为笔记本电脑和超小型笔记本电脑设计。MAX3237E（五个驱动器/三个接收器）非常适合需要快速数据传输的外设应用。MAX3222E、MAX3232E 和 MAX3241E 采用节省空间的 SO、SSOP、TQFN 和 TSSOP 封装。MAX3237E 采用 SSOP 封装，MAX3246E 采用超小型 6 x 6 UCSP™ 封装。

MAX3232EEAE+T 特性

♦ 适用于空间受限的应用

   MAX3228E/MAX3229E：采用 UCSP 的 ±15kV ESD 保护、+2.5V 至 +5.5V、RS-232 收发器

♦ 用于低压或数据电缆应用

   MAX3380E/MAX3381E：+2.35V 至 +5.5V、1µA、2Tx/2Rx、带 ± 的 RS-232 收发器



MAX3232EEAE+T 应用

♦ 电池供电设备

♦ 手机 智能手机

♦ 手机数据线

♦ 笔记本电脑、子笔记本电脑和掌上电脑打印机

♦ xDSL 调制解调器

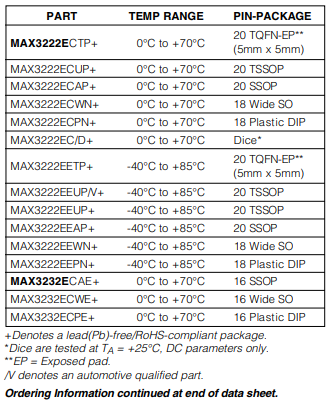

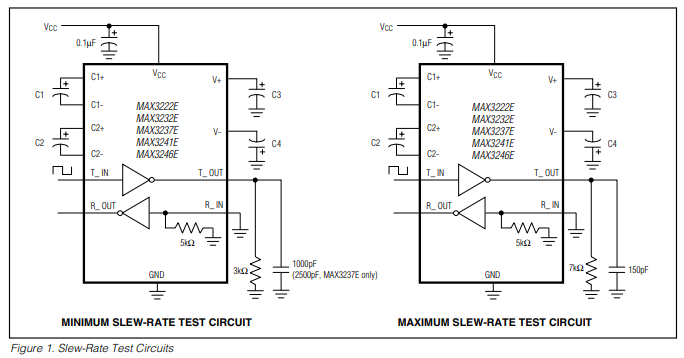

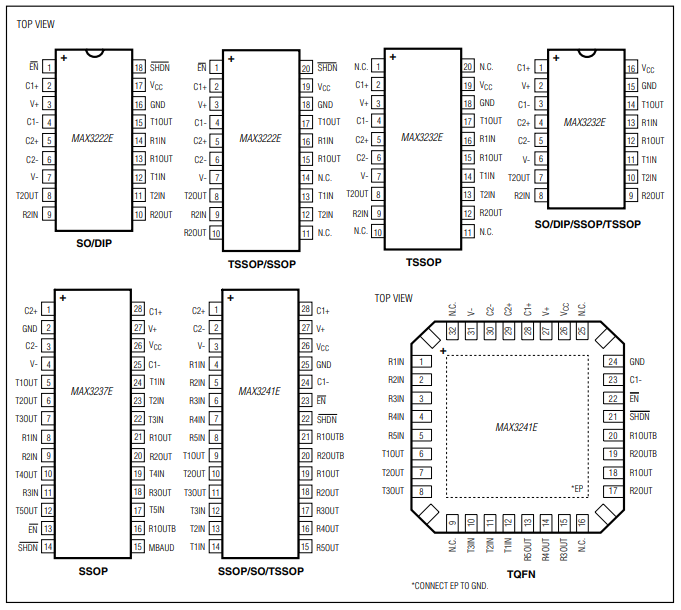

MAX3232EEAE+T 引脚配置（俯视图）
