MAX13488EESA+T_MAX13488EESA+T收发器_MAX13488EESA中文资料

文章出处: 人气：发表时间：2023-10-18 08:29

MAX13488EESA+T，MAX13488EESA+T数据表，MAX13488EESA+T数据页，MAX13488EESA+T原理图，MAX13488EESA+T引脚，MAX13488EESA+T规格书，MAX13488EESA+T系列型号。

MAX13488EESA+T 描述

MAX13487E/MAX13488E +5V、半双工、±15kVESD 保护 RS-485/RS-422 兼容收发器具有一个驱动器和一个接收器。MAX13487E/MAX13488E 具有热插拔功能，可消除上电或带电插拔期间总线上的错误转换。MAX13487E/MAX13488E 具有 Maxim 专有的 AutoDirection 控制功能，这种架构使器件非常适合隔离 RS-485 端口等应用，在这些应用中，驱动器输入与驱动器启用信号结合使用，以驱动差分总线。MAX13487E/MAX13488E 具有 1/4 单位负载收发器输入阻抗，允许总线上有多达 128 个收发器。这些器件用于半双工通信。MAX13487E/MAX13488E 采用 8 引脚 SO 封装。这些器件的工作温度范围为 40°C 至 +85°C。

Maxim代理商|美信代理商 Maxim半导体公司成立于1983年，总部位于美国加利福尼亚的Sunnyvale，拥有75000多名员工，Maxim是模拟和混合信号集成产品设计、开发和生产领域的领导者之一。Maxim的电路将现实世界与数字世界“连接”在一起，通过检测和放大现实世界中的各种信号，如温度、压力和声音，并将其转换为计算机处理所需的数字信号。

Maxim代理依靠其独特的晶圆技术和顶级的工程研发团队，为快速增长的市场提供创新的解决方案。这种商业运作模式使其始终保持两位数的销售增长率。截至2007年6月30日，该公司的净收入为20.07亿美元。在财富1000强企业中，Maxim的利润（收入百分点）位居半导体公司之首（2006年4月17日，《财富》杂志）。2006年3月17日，Maxim的市场价值在全球半导体公司中排名第九。

MAX13488EESA+T 特性

♦ 自动定向可节省空间和 BOM 成本

- AutoDirection 使驱动器在传输时自动启用，无需光耦合器或其他分立隔离方式

- 8 引脚 SO 封装

♦ 针对电信、工业和隔离应用的强大保护功能

- 热插拔功能可消除上电或带电插入期间总线上的错误转换

- 针对 RS-485 I/O 引脚的扩展 ESD 保护（±15kV 人体模型）

♦ 选项可优化设计，以实现高速或无差错数据传输

- 增强型回转速率限制有助于无差错数据传输 (MAX13487E)

- 高速版本 (MAX13488E) 允许高达 16Mbps 的传输速度

♦ 1/4 单元负载，允许总线上多达 128 个收发器

MAX13488EESA+T 应用

♦ 隔离 RS-485 接口

♦ 公用事业仪表

♦ 工业控制

♦ 工业电机驱动器

♦ 自动 HVAC 系统

MAX13488EESA+T 引脚配置（俯视图）

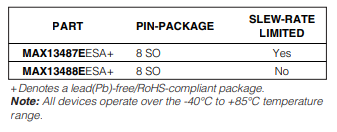

MAX13488EESA+T Order Information

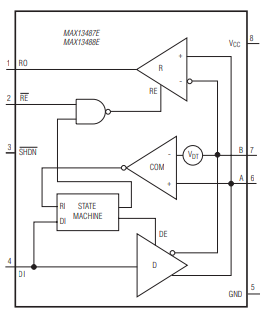

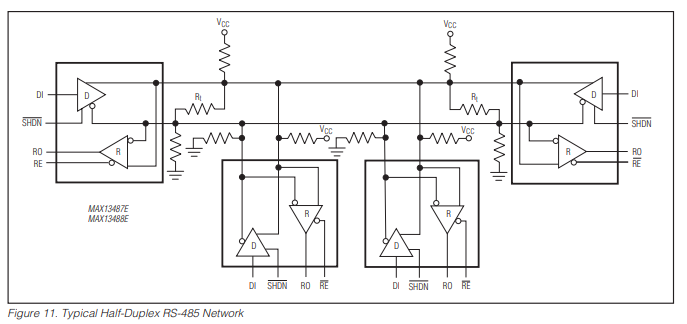

MAX13488EESA+T Function block or application schematic
