ADA4522-2ARZ-R7运算放大器_ADA4522-2ARZ-R7中文资料

文章出处: 人气：发表时间：2023-10-24 09:10

ADA4522-2ARZ-R7，ADA4522-2ARZ-R7数据表，ADA4522-2ARZ-R7数据页，ADA4522-2ARZ-R7原理图，ADA4522-2ARZ-R7引脚，ADA4522-2ARZ-R7规格书，ADA4522-2ARZ-R7系列型号

ADA4522-2ARZ-R7 描述

ADA4522-1/ADA4522-2/ADA4522-4 是单通道/双通道/四通道零漂移运算放大器，具有低噪声、低功耗、接地输入和轨至轨输出等特性，并针对时间、温度和电压条件下的总精度进行了优化。宽工作电压和温度范围、高开环增益以及极低的直流和交流误差，使这些器件非常适合放大极小的输入信号，并在各种应用中精确地再现较大的信号。

ADA4522-1/ADA4522-2/ADA4522-4 完全符合 -40°C 至 +125°C 的扩展工业温度范围，采用 8 引线 MSOP、8 引线 SOIC、14 引线 SOIC 和 14 引线 TSSOP 封装。

ADI代理商|亚德诺代理商 ADI亚德诺公司始终将创新、业绩和卓越作为企业的文化支柱，并基此成长为该技术领域最持久高速增长的企业之一。ADI公司是业界认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路（IC）制造商，ADI的产品用于模拟信号和数字信号处理领域。

ADI亚德诺公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。ADI亚德诺公司被纳入标准普尔500指数（S&P 500 Index）。ADI在科技革命的推动下，传统能源大量消耗带来的全球气候变暖及资源稀缺问题，人口老龄化的加速对医疗行业提出的更高要求，无疑都是当今面临的挑战。ADI亚德诺公司以创新为基石，致力于通信基础设施、工业自动化、工业仪表、汽车电子以及医疗保健等领域的研发与投入，为解决各行各业面对的挑战，提供高性能的产品及解决方案。

ADA4522-2ARZ-R7 特性

♦ 低失调电压：最大 5 μV

♦ 极低失调电压漂移：最大 22 nV/°C

♦ 低电压噪声密度：5.8 nV/√Hz 典型值

0.1 Hz 至 10 Hz 的典型值为 117 nV p-p

♦ 低输入偏置电流：典型值为 50 pA

♦ 单增益分频器： 3 MHz 典型值

♦ 单电源工作：输入电压范围包括接地和轨至轨输出

♦ 宽工作电压范围

单电源工作： 4.5 V 至 55 V

双电源工作：±2.25 V 至 ±27.5 V

♦ 集成 EMI 滤波器

♦ 单增益稳定

ADA4522-2ARZ-R7 应用

♦ 电感、电容和电阻 (LCR) 计/兆欧表前端放大器

♦ 称重传感器和电桥传感器

♦ 磁力平衡秤

♦ 高精度并联电流检测

♦ 热电偶/电阻温度检测器 (RTD) 传感器

♦ 可编程逻辑控制器 (PLC) 输入和输出放大器

ADA4522-2ARZ-R7 引脚配置（俯视图）

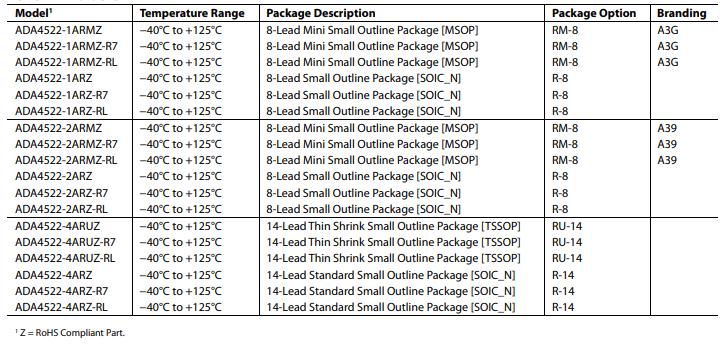

ADA4522-2ARZ-R7 Order Information

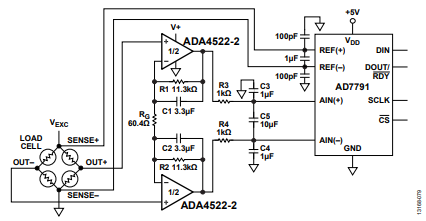

ADA4522-2ARZ-R7 Function block or application schematic
