LMV321TP-TR 描述

LMV321TP/358TP/324TP 是 CMOS 单路、双路和四路运算放大器，具有低偏移、稳定的高频响应、低功耗、低电源电压以及轨至轨输入和输出。LMV321TP/358TP/324TP 在任何电容性负载下均具有稳定的统一增益，具有恒定的 1.27MHz 增益带宽、0.9V/μs 压摆率，同时每个放大器仅消耗 40μA 的电源电流。自适应偏置和动态补偿使 LMV321TP/358TP/324TP 的 1kHz 和 10kHz 2VPP 信号的 "总谐波失真（THD）+ 噪声（NOISE）"分别为 -105dB 和 -90dB。LMV321TP/358TP/324TP 的轨外输入和轨至轨输出特性允许在信号范围内使用全部电源电压。LMV321TP/358TP/324TP 是电池供电应用的理想选择，因为它们能最大限度地减少电池寿命期间电源电压变化造成的误差，即使是轨至轨输入运算放大器也能保持较高的 CMRR。

LMV321TP-TR 功能

 LMV321/LMV358/LMV324 系列的升级产品

 稳定的 1.27MHz GBWP，每个放大器只有 40μATypical 的低 IQ

 0.9V/μs Slew Rate

 对于任何电容负载均具有稳定的统一增益

 失调电压：最大 3.5mV

 失调电压温度漂移：0.6uV/°C

 输入偏置电流：1pA 典型值

 THD+噪声：-105dB（1kHz），-90dB（10kHz

 CMRR/PSRR：110dB/102dB

 超出导轨输入共模范围

 输出摆幅在每条导轨的 5mV 典型值范围内

 过驱动输入无相位反转

 无分频失真

 可驱动 2kΩ 电阻负载

 +2.1V 至 +6.0V 单电源电压范围

 -40°C 至 125°C 工作温度范围

 ESD 额定值：稳健的 8KV - HBM、2KV - CDM 和 500V - MM

 绿色，流行型封装



LMV321TP-TR 应用

 有源滤波器、ASIC 输入或输出放大器

 传感器接口

 烟雾/气体/环境传感器

 便携式仪器和移动设备

 音频输出

 PCMCIA 卡

 电池或太阳能供电系统

 医疗设备

 压电电子传感器放大器

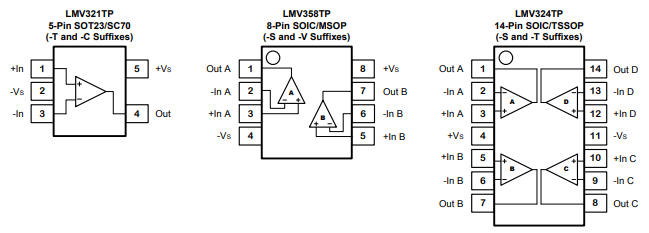

LMV321TP-TR 引脚配置（俯视图）
