TP5591U-CR运算放大器_TP5591U-CR高速运算放大器

文章出处: 人气：发表时间：2023-11-13 10:46

TP5591U-CR是3PEAK思瑞浦公司面向模拟器件市场推出的一款高性能1.5A宽输入大电流低压差线性调节器IC芯片。TP5591U-CR 放大器是单路、双路和四路斩波稳定零漂移运算放大器，适合 1.8V 至 5.5V 或 ±0.9V 至 ±2.75V 的单电源或双电源工作。TP559x 运算放大器具有极低的输入失调电压和低噪声，1/f 噪声角低至 0.1Hz。TP559x 运算放大器具有低失调电压和失调温漂、宽增益带宽、轨至轨输入和输出摆幅，同时最大限度地降低了功耗。TP559x 运算放大器可提供低失调电压（最大 20μV）、随时间和温度变化的近零漂移以及出色的 CMRR 和 PSRR。TP5591（单版）采用 SC70-5、SOT23-5 和 SO-8 封装，TP5592（双版）采用 MSOP-8、SO-8 封装。所有版本的工作温度范围均为 -40°C 至 125°C。

3PEAK思瑞浦微电子科技(苏州)有限公司，简称3PEAK，是中国唯一一家专注于高性能模拟信号链的集成电路设计公司。它的愿景是成为行业领先的高性能模拟信号链产品的供应商。经过9年的发展积累，积累了大量积极设计的IP，并在计算放大器、视频滤波器、音频驱动、数模转换、模数转换、接口芯片等领域继续实现大规模生产。2016年，平均每月出货量超过3000万件，累计销售产品7亿件，超过1000人。3PEAK在计算放大器领域形成了中国最完整的产品系列，涵盖了纳安、零漂移、高压精度、低噪音、高带宽等系列。零漂移系列获得了EDN最佳线性模拟产品奖。3PEAK作为一家专注于模拟信号链产品和积极研发的企业，获得了资本市场和众多优质客户的认可。公司产品被大量一线品牌客户采用，包括大江创新、海康威视、创维、哈曼、浙江大学中央控制等众多工业客户。3PEAK也是着名风险投资公司Waldenternational在中国投资的唯一一一家专注于模拟信号链的企业。我相信3PEAK未来会成为中国工业4积极贡献者和广大客户信赖的优质供应商。

TP5591U-CR电性参数：

 低偏置电压：20 μV（最大值）

 零 DRIFT：0.01 µV/°C

 TP5591U-CR超低噪声：

- 输入噪声电压：1 kHz 时 17 nV/√Hz

- 0.1Hz 至 10Hz 噪声电压：370 nVPP

- 1/f 噪声角低至 0.1Hz

 3.3 MHz 带宽，2.5 V/μs 步进率

 TP5591U-CR低电源电流：每个放大器 470 μA

 单电源工作电压低至 +1.8V

 低输入偏置电流：60 pA

 高增益、127 dB 高 CMRR 和 PSRR

 过载恢复时间：35 μs

 轨至轨输入和输出摆幅

 TP5591U-CR工作温度范围：-40°C 至 125°C

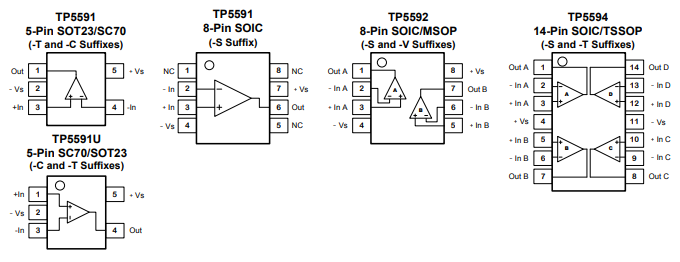

TP5591U-CR 引脚配置（俯视图）：

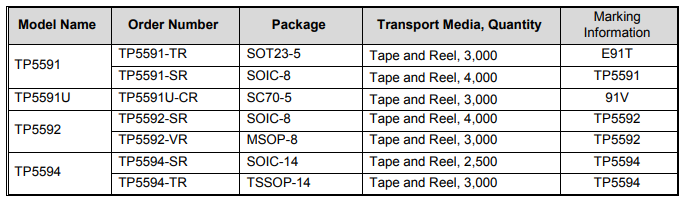

TP5591U-CR 订购信息

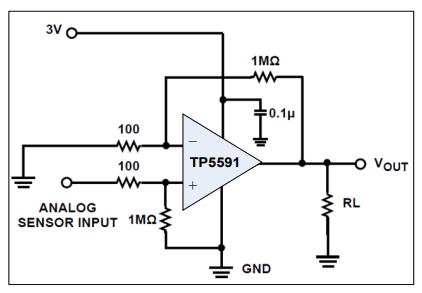

TP5591U-CR 应用原理图
