TP358-SR_TP358-SR低功耗运放_TP358-SR中文资料

文章出处: 人气：发表时间：2023-11-01 09:39

TP358-SR，TP358-SR数据表，TP358-SR数据页，TP358-SR原理图，TP358-SR引脚，TP358-SR规格书，TP358-SR系列型号

TP358-SR 描述

TP321/358/324 是通用型单路、双路和四路 CMOS 运算放大器，具有低偏移、高频响应、低功耗、低电源电压以及轨至轨输入和输出。TP321/358/324 具有稳定的 1MHz 增益带宽，1V/μs 压摆率，同时每个放大器的电源电流消耗仅为 45μA。轨至轨输入和输出特性允许在信号范围内使用全电源电压。这种特性组合使 TP321/358/324 成为 RRIOCMOS 运算放大器中性能优越、性价比高的产品。TP321/358/324 是电池供电应用的理想选择，因为它们能最大限度地减少电池寿命期间电源电压变化造成的误差，即使是轨至轨输入运算放大器也能保持较高的 CMRR。

3PEAK代理商|思瑞浦代理商思瑞浦微电子科技(苏州)有限公司，简称3PEAK，是中国唯一一家专注于高性能模拟信号链的集成电路设计公司。它的愿景是成为行业领先的高性能模拟信号链产品的供应商。经过9年的发展积累，积累了大量积极设计的IP，并在计算放大器、视频滤波器、音频驱动、数模转换、模数转换、接口芯片等领域继续实现大规模生产。2016年，平均每月出货量超过3000万件，累计销售产品7亿件，超过1000人。3PEAK在计算放大器领域形成了中国最完整的产品系列，涵盖了纳安、零漂移、高压精度、低噪音、高带宽等系列。零漂移系列获得了EDN最佳线性模拟产品奖。

3PEAK作为一家专注于模拟信号链产品和积极研发的企业，获得了资本市场和众多优质客户的认可。公司产品被大量一线品牌客户采用，包括大江创新、海康威视、创维、哈曼、浙江大学中央控制等众多工业客户。3PEAK也是着名风险投资公司Waldenternational在中国投资的唯一一一家专注于模拟信号链的企业。我相信3PEAK未来会成为中国工业4积极贡献者和广大客户信赖的优质供应商。

TP358-SR 特性

 通用、低成本

 增益带宽产品： 1MHz

 低静态电流：45μA/放大器

 失调电压：最大 5.0mV

 失调电压温度漂移：2uV/°C

 输入偏置电流：10pA

 CMRR/PSRR：90dB

 统一增益稳定

 轨至轨输入和输出

 过驱动输入无相位反转

 电源电压范围：

TP321-DF0R: 2.1V 至 5.5V

其他部件：2.1V 至 6.0V

 工作范围：-40°C 至 125°C

TP358-SR 应用

 音频输出

 电池和电源控制

 烟雾/气体/环境传感器

 医疗设备

 便携式仪器和移动设备

 有源滤波器

 压电电子传感器放大器

 传感器接口

 ASIC 输入或输出放大器

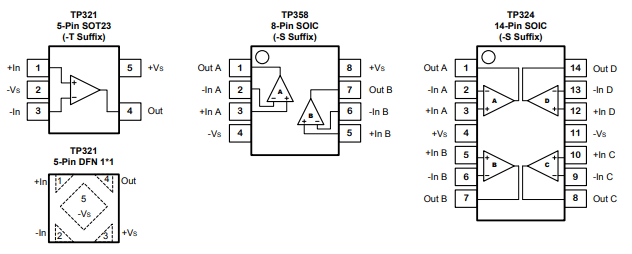

TP358-SR 引脚配置（俯视图）

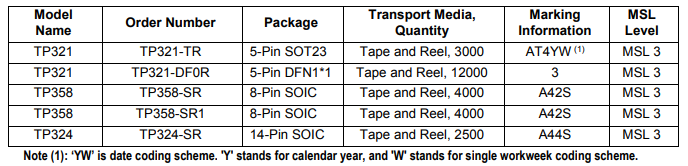

TP358-SR Order Information

TP358-SR Function block or application schematic
