3PA1030模数转换芯片_3PA1030模数转换器放大器

文章出处: 人气：发表时间：2023-11-08 13:38

3PA1030是3PEAK思瑞浦公司面向模拟器件市场推出的高性能模数转换器放大器芯片。3PA1030 是一款单片、单电源、10 位、50 MSPS 模数转换器，带有片上采样与保持放大器和电压基准。3PA1030 采用多级差分流水线架构，数据速率为 50 MSPS，并保证在整个工作温度范围内不会漏码。用户可以选择各种输入范围和偏移量，并可以单端或差分方式驱动输入。采样和保持（SHA）放大器同样适用于在多个通道之间切换满量程电压电平的多路复用系统，以及在高达或超过奈奎斯特速率的频率下对单通道输入进行采样。交流耦合输入信号可通过板载 3PEAK 专有箝位电路转移到预定电平。3PA1030 具有板载可编程基准。3PA1030 具有板载可编程基准，也可选择外部基准，以满足应用对直流精度和温度漂移的要求。数字输出数据以直接二进制输出格式显示。3PA1030 的工作电压范围为 +2.7 V 至 +5.5 V，非常适合高速应用中的低功耗操作。

3PEAK思瑞浦微电子科技(苏州)有限公司，简称3PEAK，是中国唯一一家专注于高性能模拟信号链的集成电路设计公司。它的愿景是成为行业领先的高性能模拟信号链产品的供应商。经过9年的发展积累，积累了大量积极设计的IP，并在计算放大器、视频滤波器、音频驱动、数模转换、模数转换、接口芯片等领域继续实现大规模生产。2016年，平均每月出货量超过3000万件，累计销售产品7亿件，超过1000人。3PEAK在计算放大器领域形成了中国最完整的产品系列，涵盖了纳安、零漂移、高压精度、低噪音、高带宽等系列。零漂移系列获得了EDN最佳线性模拟产品奖。3PEAK作为一家专注于模拟信号链产品和积极研发的企业，获得了资本市场和众多优质客户的认可。公司产品被大量一线品牌客户采用，包括大江创新、海康威视、创维、哈曼、浙江大学中央控制等众多工业客户。3PEAK也是着名风险投资公司Waldenternational在中国投资的唯一一一家专注于模拟信号链的企业。我相信3PEAK未来会成为中国工业4积极贡献者和广大客户信赖的优质供应商。

3PA1030电性参数：

 CMOS 10 位、50 MSPS 采样 A/D 转换器

 可配置输入：单端或差分

 3PA1030差分非线性度：0.3 LSB

 三态输出

 超出范围指示器

 内置钳位功能（直流恢复）

 可调片上电压基准

 IF 下采样至 135 MHz

 3PA1030功耗：84 mW（3 V 电源）

 掉电（睡眠）模式：10

 W 在 +2.7 V 和 +5.5 V 电源之间工作

 绿色，28 引脚 TSSOP 封装

 引脚与 THS1030、AD9200 和 AD876 系列兼容

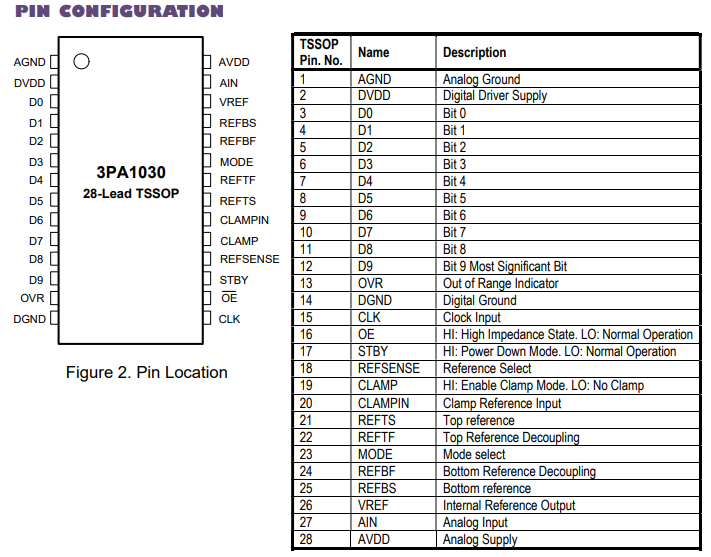

3PA1030 引脚配置（俯视图）：

3PA1030 订购信息

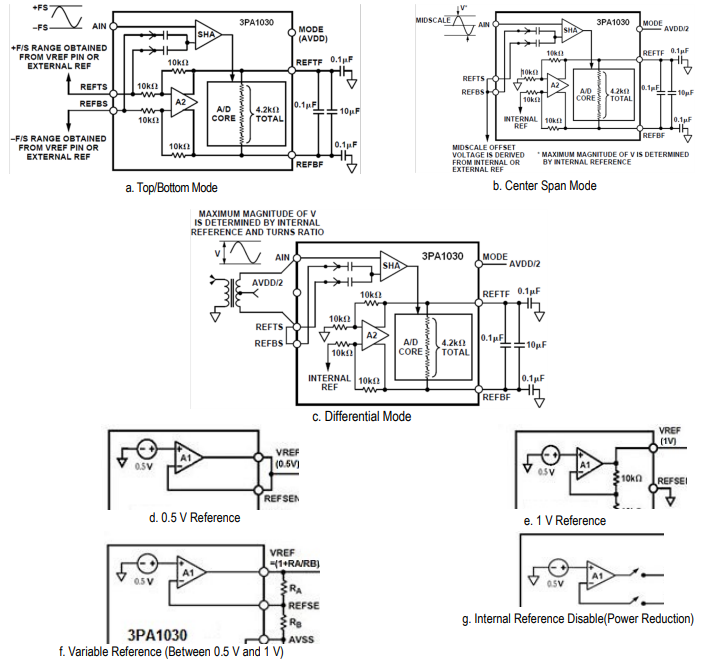

3PA1030 应用原理图
