TPT1042V-DF6R收发器芯片_TPT1042V-DF6R接口芯片

文章出处: 人气：发表时间：2023-11-11 16:57

TPT1042V-DF6R是3PEAK思瑞浦公司面向模拟器件市场推出的高性能低电流4nA 36V低功耗双差分比较器芯片。TPT1042 是一款 CAN 收发器，符合 ISO11898 高速 CAN（控制器局域网）物理层标准。该器件设计用于 CAN FD 网络，速度高达 5 Mbps，在长距离和高负载网络中具有增强的时隙和更高的数据传输率。按照设计，该器件具有 -70 V 至 +70 V 的跨线、过压和失地保护功能，以及过温关断功能，共模输入电压范围为 -30 V 至 +30 V。TPT1042V 具有二次电源输入，用于 I/O 电平转换输入引脚阈值和 RXD 输出电平。该系列具有低电流待机模式和 CAN 总线唤醒能力。TPT1042 和 TPT1042V 采用 SOP8 和DFN3X3-8L 封装，工作温度范围为 -40°C 至 +125°C。

3PEAK思瑞浦微电子科技(苏州)有限公司，简称3PEAK，是中国唯一一家专注于高性能模拟信号链的集成电路设计公司。它的愿景是成为行业领先的高性能模拟信号链产品的供应商。经过9年的发展积累，积累了大量积极设计的IP，并在计算放大器、视频滤波器、音频驱动、数模转换、模数转换、接口芯片等领域继续实现大规模生产。2016年，平均每月出货量超过3000万件，累计销售产品7亿件，超过1000人。3PEAK在计算放大器领域形成了中国最完整的产品系列，涵盖了纳安、零漂移、高压精度、低噪音、高带宽等系列。零漂移系列获得了EDN最佳线性模拟产品奖。3PEAK作为一家专注于模拟信号链产品和积极研发的企业，获得了资本市场和众多优质客户的认可。公司产品被大量一线品牌客户采用，包括大江创新、海康威视、创维、哈曼、浙江大学中央控制等众多工业客户。3PEAK也是着名风险投资公司Waldenternational在中国投资的唯一一一家专注于模拟信号链的企业。我相信3PEAK未来会成为中国工业4积极贡献者和广大客户信赖的优质供应商。

TPT1042V-DF6R电性参数：

 符合 ISO 11898-2:2016 和 SAE J2284-1 至 SAEJ2284-5 物理层标准

 支持 CAN FD 和高达 5 Mbps 的数据速率

 传播延迟时间短，环路时间快

 5 V 电源、I/O 电压范围支持 2.8 V 至 5.5 V MCU 接口

 具有总线唤醒能力的超低电流待机模式--无电源时对 CAN 总线的理想被动行为

 共模输入电压：±30 V

 保护功能：

- IEC 61000-4-2 ESD 保护，高达 ±15 kV

- 总线故障保护：±70 V

- VCC 和 VIO（仅限 V 型）欠压保护

- TXD 主导超时功能和总线主导超时功能

- 功能和总线主导超时功能

- 热关断保护

 提供 SOP8 封装和无引线 DFN3X3 封装

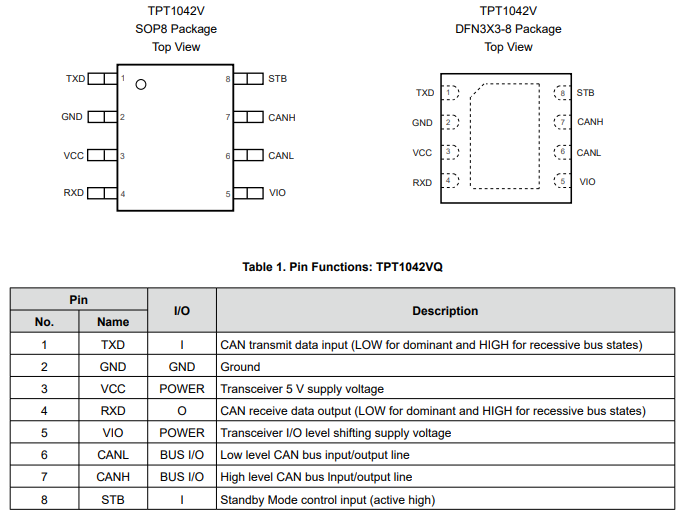

TPT1042V-DF6R 引脚配置（俯视图）：

TPT1042V-DF6R 订购信息

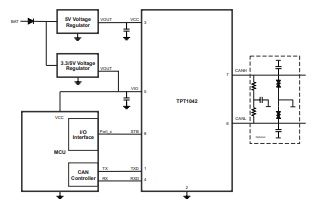

TPT1042V-DF6R 应用原理图
