TP1514-SR运算放大器_TP1514-SR单路/双路/四路放大器

文章出处: 人气：发表时间：2023-11-13 10:30

TP1514-SR是3PEAK思瑞浦公司面向模拟器件市场推出的一款高性能低功耗单路/双路/四路运算放大器芯片。TP1512-SR系列包括 CMOS 单路/双路/四路放大器，具有低偏移、稳定的高频响应、低功耗、低电源电压以及轨尾输入和输出。该系列采用了 3PEAK 专有的专利设计技术，在同功率级别所有微功率 CMOS 放大器中实现了同类最佳性能。TP151x 系列可用作许多市售运算放大器的插入式替代品，以降低功耗并改善输入/输出范围和性能。TP151x 系列在任何电容负载下都能保持单增益稳定，具有恒定的 150 kHz GBWP、0.09 V/μs 压摆率，同时每个放大器的静态电流消耗仅为 4 μA。模拟微调和校准程序将输入失调电压降至 3.0 mV 以下，专有的精密温度补偿技术使失调电压的温度漂移为 0.6 μV/°C。这种特性组合使 TP151x OPA 成为电池供电应用的理想选择，因为 TP151x 系列能最大限度地减少电池寿命期间电源电压变化引起的误差，即使是轨至轨输入运算放大器也能保持较高的 CMRR。电池电流监控器、消费类设备、手持仪器、远程电池供电传感器、危险检测（例如烟雾、火灾和气体）以及病人监护仪都能从 TP151x 运算放大器的功能中受益。

3PEAK思瑞浦微电子科技(苏州)有限公司，简称3PEAK，是中国唯一一家专注于高性能模拟信号链的集成电路设计公司。它的愿景是成为行业领先的高性能模拟信号链产品的供应商。经过9年的发展积累，积累了大量积极设计的IP，并在计算放大器、视频滤波器、音频驱动、数模转换、模数转换、接口芯片等领域继续实现大规模生产。2016年，平均每月出货量超过3000万件，累计销售产品7亿件，超过1000人。3PEAK在计算放大器领域形成了中国最完整的产品系列，涵盖了纳安、零漂移、高压精度、低噪音、高带宽等系列。零漂移系列获得了EDN最佳线性模拟产品奖。3PEAK作为一家专注于模拟信号链产品和积极研发的企业，获得了资本市场和众多优质客户的认可。公司产品被大量一线品牌客户采用，包括大江创新、海康威视、创维、哈曼、浙江大学中央控制等众多工业客户。3PEAK也是着名风险投资公司Waldenternational在中国投资的唯一一一家专注于模拟信号链的企业。我相信3PEAK未来会成为中国工业4积极贡献者和广大客户信赖的优质供应商。

TP1514-SR电性参数：

 稳定的 150 kHz GBWP

 0.09 V/μs Slew Rate

 每个放大器的电源电流仅为 4 μA

 统一增益稳定

 TP1514-SR失调电压：最大 3.0 mV

 失调电压温度漂移：0.6 μV/°C

 输入偏置电流：1 pA 典型值

 高 CMRR/PSRR：110 dB

 过驱动输入无相位反转

 超出导轨输入共模范围

 输出摇摆至每条导轨 5 mV 范围内

 +2.1 V 至 +6.0 V 单电源电压范围

 TP1514-SR工作温度范围：-40°C 至 125°C

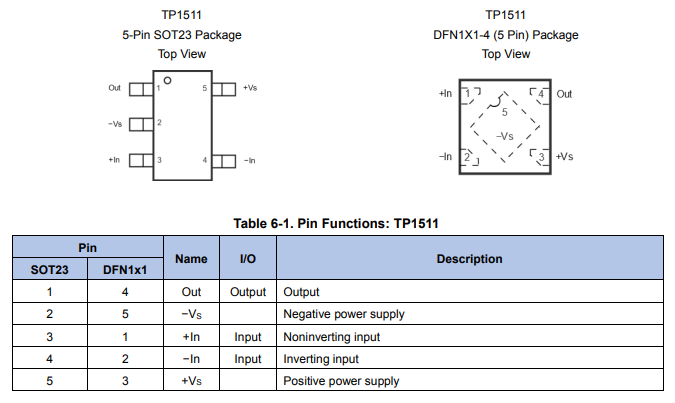

TP1514-SR 引脚配置（俯视图）：

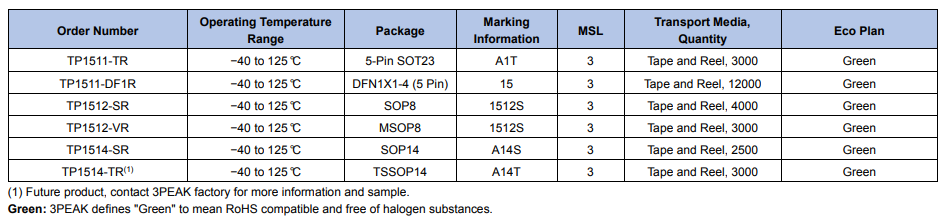

TP1514-SR 订购信息

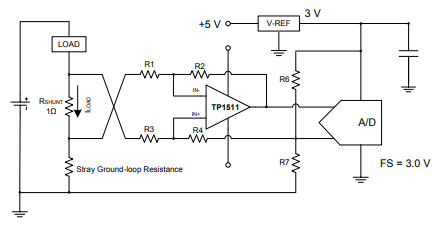

TP1514-SR 应用原理图
