TPF141N-TR视频滤波放大芯片_TPF141N-TR视频驱动芯片

文章出处: 人气：发表时间：2023-11-14 08:47

TPF141N-TR是3PEAK思瑞浦公司面向模拟器件市场推出的一款高性能低功耗视频驱动芯片。TPF141 是一款专为消费类应用设计的高性能、低成本视频重建滤波器，它完美地结合了出色的视频性能和低功耗。它集成了一个全高清（FHD）滤波器通道。滤波器具有六阶巴特沃斯特性，可用作数模转换器（DAC）重建滤波器或模数转换器（ADC）抗混叠滤波器。FHD 滤波器可绕过支持滤波器。作为 TP141 灵活性的一部分，输入可配置为交流或直流耦合输入。84 毫伏的输出电平偏移允许在输出端实现 0 输入的全同步动态范围。交流耦合模式包括用于 Y'和 G'B'R'信号的透明同步尖端夹钳选项。TP141 轨至轨输出级具有 6 分贝增益，可同时驱动交流和直流线路。TP141 轨至轨输出级具有 6 分贝增益，可同时驱动交流和直流线路。该器件可驱动两条线路或 75Ω 负载，从而最大限度地提高了作为视频排线器的灵活性。TPF141 采用 SOT23-6 封装，3.3 V 时的总静态电流为 11.5 毫安，是功耗敏感型视频应用的绝佳选择。TPF141 采用 SOT23-6 封装，工作温度范围为 -40°C 至 +85°C。

3PEAK思瑞浦微电子科技(苏州)有限公司，简称3PEAK，是中国唯一一家专注于高性能模拟信号链的集成电路设计公司。它的愿景是成为行业领先的高性能模拟信号链产品的供应商。经过9年的发展积累，积累了大量积极设计的IP，并在计算放大器、视频滤波器、音频驱动、数模转换、模数转换、接口芯片等领域继续实现大规模生产。2016年，平均每月出货量超过3000万件，累计销售产品7亿件，超过1000人。3PEAK在计算放大器领域形成了中国最完整的产品系列，涵盖了纳安、零漂移、高压精度、低噪音、高带宽等系列。零漂移系列获得了EDN最佳线性模拟产品奖。3PEAK作为一家专注于模拟信号链产品和积极研发的企业，获得了资本市场和众多优质客户的认可。公司产品被大量一线品牌客户采用，包括大江创新、海康威视、创维、哈曼、浙江大学中央控制等众多工业客户。3PEAK也是着名风险投资公司Waldenternational在中国投资的唯一一一家专注于模拟信号链的企业。我相信3PEAK未来会成为中国工业4积极贡献者和广大客户信赖的优质供应商。

TPF141N-TR电性参数：

 单 FHD 视频滤波器，支持 HDCVI-1080p/1080i/720p、VGA/SVGA/XGA

 优化的 6 阶巴特沃斯视频重构滤波器：FHD 通道： -3dB ≥ 72MHz

 TPF141N-TR支持多重输入偏置：

- 直流耦合时提供 80 mV 电平移动

- 交流耦合时提供透明输入钳位

- 交流耦合时支持外部直流偏置

 TPF141N-TR超低静态电流：11.5 mA（3.3V 时，典型值）

 6dB 增益（2V/V），轨至轨输出

 驱动双视频负载（75Ω）的交流或直流耦合输出

 TPF141N-TR宽电源： +3.0V 至 +5.5V 单电源

 强大的 ESD 保护：

- 稳健的 8kV - HBM 和 2kV - CDM ESD 保护等级

 绿色产品，SOT23-6 封装

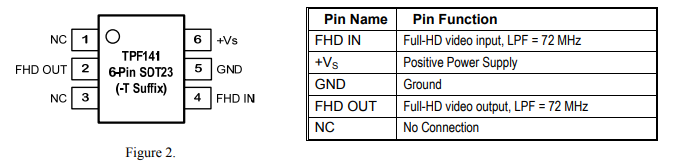

TPF141N-TR 引脚配置（俯视图）：

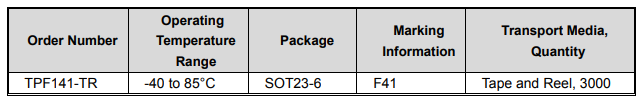

TPF141N-TR 订购信息

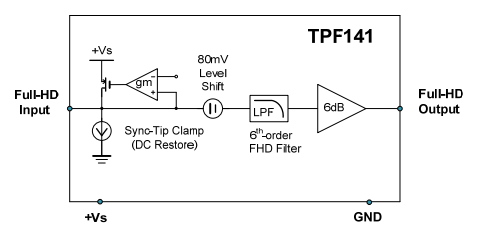

TPF141N-TR 应用原理图
