MP1496DJ-LF-Z电源管理芯片_MP1496DJ-LF-Z开关转换器

文章出处: 人气：发表时间：2023-11-16 16:39

MP1496DJ-LF-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MP1496 是一款高频、同步、整流、降压、内置功率 MOSFET 的开关模式转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 2A 连续输出电流，并具有出色的负载和线路调节能力。MP1496 采用同步模式工作，可在输出电流负载范围内实现更高的效率。电流模式工作可提供快速瞬态响应，并简化环路稳定过程。保护功能包括过流保护、热关断和外部SS 控制。MP1496 只需少量现成的标准外部元件，采用节省空间的 8 引脚 TSOT23 封装。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP1496DJ-LF-Z电性参数：

- 宽 4.5V 至 16V 工作输入范围

- 100mΩ/40mΩ 低 RDS(ON) 内部功率 MOSFET

- 专有开关损耗降低技术

- 高效同步模式工作

- 固定 500kHz 开关频率

- 可与 200kHz 至 2MHz 外部时钟同步

- 外部可编程软启动

- OCP 保护和打嗝

- 热关断

- 输出电压从 0.8V 开始可调

- 采用 8 引脚 TSOT-23 封装

MP1496DJ-LF-Z 引脚配置（俯视图）：

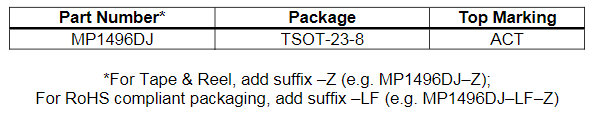

MP1496DJ-LF-Z 订购信息

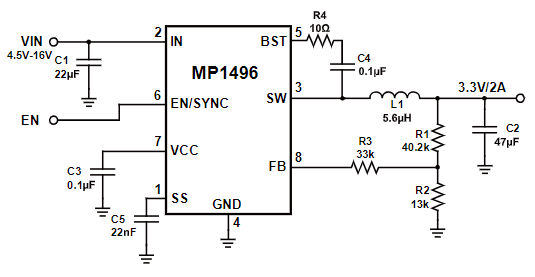

MP1496DJ-LF-Z 应用原理图
