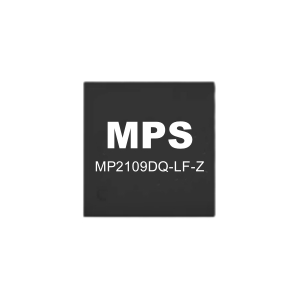

MP2109DQ-LF-Z电源管理芯片_MP2109DQ-LF-Z降压转换器

文章出处: 人气：发表时间：2023-11-16 16:42

MP2109DQ-LF-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MP2109 包含两个独立的 1.2MHz 恒定频率、电流模式、PWM 降压转换器。每个转换器都集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。MP2109 非常适合为使用单节锂离子 (Li+) 电池的便携式设备供电。每个转换器可从 2.5V 至 6V 输入电压提供 800mA 的负载电流。输出电压最低可调至 0.6V。MP2109 还能以 100% 占空比运行，适用于低压差应用。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP2109DQ-LF-Z电性参数：

- MP2109DQ-LF-Z效率高达 95

- 1.2MHz 恒定开关频率

- 每通道 800mA 负载电流

- 2.5V 至 6V 输入电压范围

- MP2109DQ-LF-Z输出电压低至 0.6V

- 掉电时占空比为 100%

- 电流模式控制

- 短路保护

- 热故障保护

- <0.1µA 关机电流

- 内部补偿

- MP2109DQ-LF-Z节省空间的 10 引脚 QFN 封装

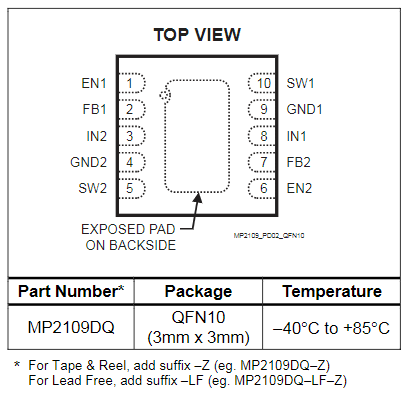

MP2109DQ-LF-Z 引脚配置（俯视图）：

MP2109DQ-LF-Z 订购信息

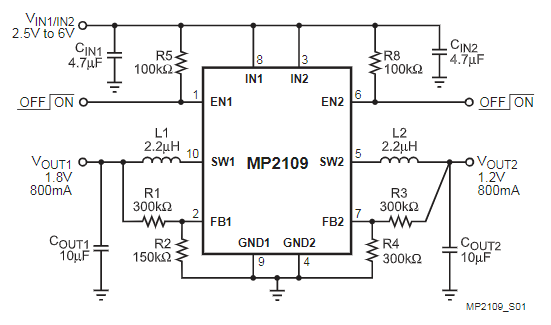

MP2109DQ-LF-Z 应用原理图
