MP2155GQ-Z_MP2155GQ-Z电源芯片_MP2155GQ-Z开关稳压器

文章出处: 人气：发表时间：2023-11-15 13:12

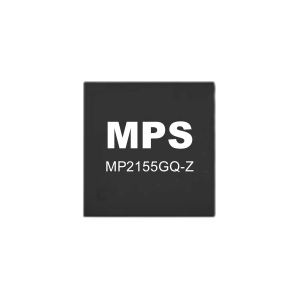

MP2155GQ-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MP2155 是一款高效、低静态电流降压-升压转换器，可在输入电压高于、低于或等于输出电压的情况下工作。MP2155 采用电流模式、固定频率 PWM 控制，可实现最佳稳定性和瞬态响应。固定的 1MHz 开关频率和集成的低 RDS(ON) N 沟道和 P 沟道 MOSFET 在保持高效率的同时，最大限度地减少了解决方案的占板面积。为确保最长的电池寿命，MP2155 具有可选的脉冲跳过模式，可在轻负载条件下降低开关频率。对于可变频率省电模式可能会造成干扰的其他低噪声应用，逻辑控制输入 MODE 引脚可在所有负载条件下强制执行固定频率 PWM 操作。输入电压为 2.7V 至 5.5V，输出电压为 3.3V，可为负载提供最大 1A 电流。MP2155 采用 QFN10-3x3mm 小型封装。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP2155GQ-Z电性参数：

- 效率高达 95%。

- 关机时负载断开

- 输入电压范围：2V 至 5.5V

- 可调输出电压范围：1.5V 至 5V

- 3.3V/1A 负载能力，输入电压为 2.7V 至 5.5V

- 1MHz 开关频率

- 轻负载时的脉冲跳过模式

- 典型静态电流为 80μA

- 用于快速响应的内部环路补偿

- 内部软启动

- OTP、打嗝 SCP

- 采用 3x3mm QFN10 小型封装

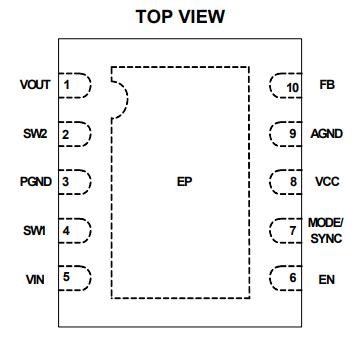

MP2155GQ-Z 引脚配置（俯视图）：

MP2155GQ-Z 订购信息

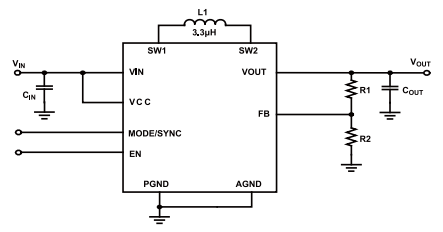

MP2155GQ-Z 应用原理图
