MP8007GV-Z_MP8007GV-Z电源管理芯片_MP8007GV开关转换器

文章出处: 人气：发表时间：2023-11-16 16:28

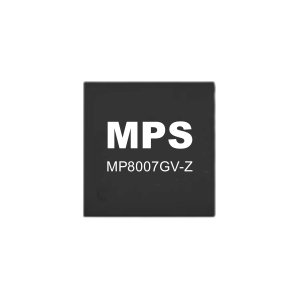

MP8007GV-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MP8007 是一款集成的 IEEE 802.3af 兼容 PoE 供电设备，带有 PD 接口和电源转换器。PD 接口具有 IEEE802.3af 的所有功能，包括检测、分类、120mA 冲击电流、840mA 工作电流限制以及 100V 热插拔 MOSFET。DCDC 转换器采用固定峰值电流和可变频率不连续导电模式 (DCM) 来调节恒定输出电压。反激式模式中无需光耦合器反馈的初级侧调节简化了设计，而降压模式则最大限度地缩小了非隔离应用的解决方案尺寸。MP8007 具有过流保护、过压保护、开路保护和热关断等保护功能。MP8007 支持 PoE-PD 应用的前端解决方案，只需最小的外部元件，采用 QFN-28（4mmX5mm）封装。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP8007GV-Z电性参数：

 兼容 802.3af 规范

 支持 13W PoE 电源应用

 100V 0.48Ω PD 集成通过开关

 120mA PD 浪涌电流

 840mA PD 工作电流限制

 辅助适配器 ORing 电源

 集成 180V 开关电源 MOSFET

 支持无光耦合器反馈的初级侧稳压反激式电源

 支持低压侧开关降压转换器

 高达 3A 的可编程开关电流限制

 OLP、OVP、开路和热保护

 最少的外部元件

 采用 QFN-28 (4mmx5mm) 封装

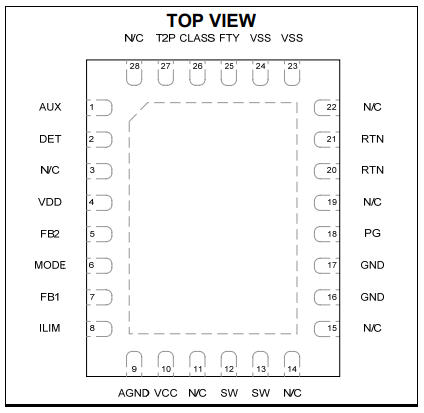

MP8007GV-Z 引脚配置（俯视图）：

MP8007GV-Z 订购信息

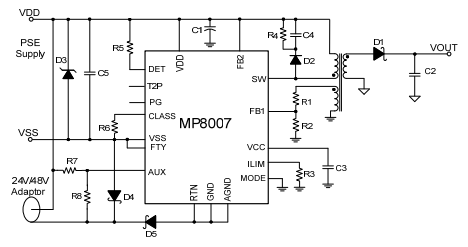

MP8007GV-Z 应用原理图
