MP9486AGN-Z_MP9486AGN-Z电源芯片_MP9486AGN-Z降压转换器

文章出处: 人气：发表时间：2023-11-14 08:59

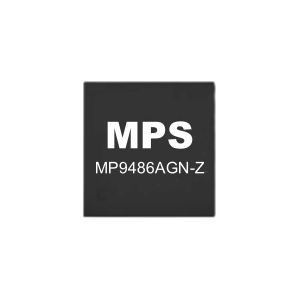

MP9486AGN-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压降压型开关稳压器芯片。MP9486A 是一款高压降压型开关稳压器，可向负载输出高达 1A 的连续电流。它集成了一个高压高端 MOSFET，可提供 3.5A 的典型峰值电流限制。其 4.5V 至 100V 的宽输入电压范围适用于各种降压应用，是汽车、工业和照明应用的理想之选。滞后环路电压控制模式可快速响应负载跳变，MPS 独特的反馈控制方案可最大限度地减少外部器件的使用数量。高达 1MHz 的开关频率支持选择小型器件。过温保护和短路保护 (SCP) 可确保稳定可靠的运行，170µA 的静态电流可用于电池供电应用。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP9486AGN-Z电性参数：

 MP9486AGN-Z输入电压范围：4.5V - 100V

 3.5A 典型峰值开关电流限制

 迟滞环控制：无补偿设计所需

 开关频率高达 1MHz

 PWM 调光控制输入，可用于 LED 应用

 MP9486AGN-Z带短路保护 (SCP) 的集成式上 MOSFET

 170µA 静态电流

 过温保护

 SOIC-8 封装，带散热垫

MP9486AGN-Z 引脚配置（俯视图）：

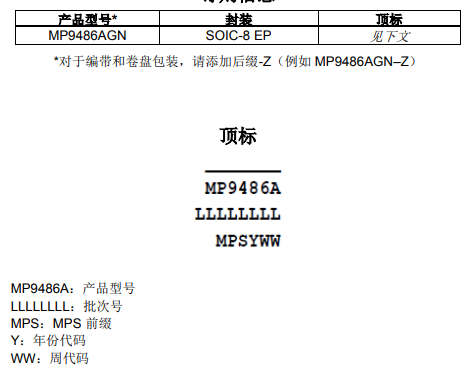

MP9486AGN-Z 订购信息

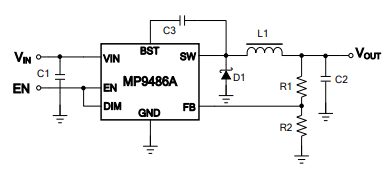

MP9486AGN-Z 应用原理图
