MP2659GQ-0000-Z电源管理芯片_MP2659GQ开关充电器

文章出处: 人气：发表时间：2023-11-23 09:47

MP2659GQ-0000-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MP2659 是一款高度集成的开关充电器，专为配备 3 芯至 6 芯系列锂离子或锂聚合物电池组的便携式设备而设计。该器件可在不同的电池调节电压下实现高达 3A 的充电电流。当存在输入电源时，MP2659 通过三个阶段为电池充电：预充电、恒流充电和恒压充电。如果输入电流超过预设的输入电流限制，或输入电压降低到预设的输入电压限制，MP2659 就会自动降低充电电流，以保护输入电源不会过载。为确保安全运行，MP2659 提供了强大的保护功能，如电池过压保护、电池温度感应和保护、热关断和充电安全定时器。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP2659GQ-0000-Z电性参数：

 工作输入电压高达 36V

 45V 非开关时最大持续电压

 充电电流高达 3A

 3 芯至 6 芯系列，每芯电池调节电压为 3.6V/4.2V/4.35V/4.15V

 0.5% 的电池调节电压精度

 集成式输入电流检测和反向阻断 FET

 内部环路补偿

 输入电流限制调节

 最小输入电压调节

 充电操作指示器

 电池组死机恢复

 电池过压保护

 充电安全计时器

 电池 NTC 热监控器

 采用 QFN-19（3mmx3mm）封装

MP2659GQ-0000-Z 引脚配置（俯视图）：

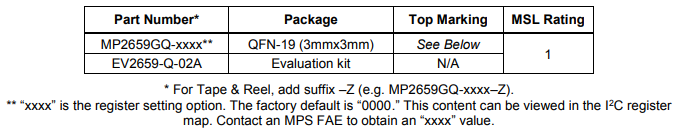

MP2659GQ-0000-Z 订购信息

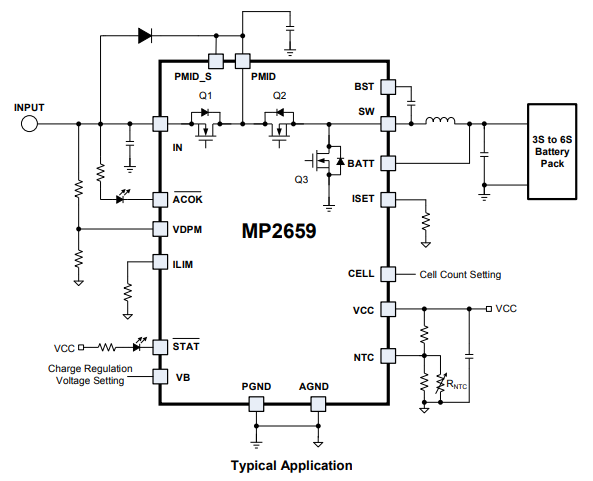

MP2659GQ-0000-Z 应用原理图
