MP4689DN-LF-Z电源管理芯片_MP4689DN-LF-Z降压调节器

文章出处: 人气：发表时间：2023-11-24 09:51

MP4689DN-LF-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MP4689是一款高压输入降压调节器，可为高功率LED提供高达1A的恒定电流。它集成了高侧高压功率MOSFET，电流极限为2.9A（典型值）。4.5V至100V的宽输入范围适用于各种降压应用，适用于汽车、工业和通用照明应用。滞后电流模式控制用于非常快速的响应，这使得20kHz的调光频率成为可能。MPS专有的反馈控制方案最大限度地减少了外部组件的数量，同时以典型的±3%的精度提供LED电流。开关频率高达1MHz，适用于小型组件。热关断和短路保护提供了可靠的容错操作。170µ的含水层电流可用于电池供电的应用。MP4689有暴露焊盘封装的SOIC8。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP4689DN-LF-Z电性参数：

 4.5V 至 100V 宽工作输入范围

 无需输出电容器

 ±3% LED 电流精度

 迟滞控制：无补偿

 开关频率高达 1MHz

 高达 20kHz 的调光频率

 专用 PWM 调光控制输入

 集成高压侧 MOSFET 的短路保护功能

 热关断

 200mV 基准电压，实现高效率

 效率高达 95

 170μA 静态电流

 采用 SOIC-8 裸露焊盘封装

MP4689DN-LF-Z 引脚配置（俯视图）：

MP4689DN-LF-Z 订购信息

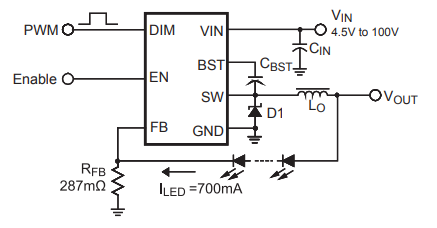

MP4689DN-LF-Z 应用原理图
