MFRC500读卡器芯片_MFRC500非接触式NFC读卡器芯片

文章出处: 人气:发表时间:2023-04-21 15:35
MFRC500是NXP为NFC市场推出的高性能近距离非接触读卡器芯片。MFRC500支持MIFARE高波特率的非接触通信。MFRC500系列芯片是PHILIPS半导体公司生产的高集成非接触读写芯片,MFRC500集成了13.56MHZ以下的各种被动非接触通信方法和协议,支持ISOTEC1443TypeA的多层应用。而且,MFRC500的前端部分可以直接驱动大线。工作距离为10cm。MFRC500接收部分有解调和解码电路,可实现ISO/IEC1443TypeA标准信号的预处理。MFRC500其数据处理部分可以处理符合ISO/EC1443TypeA协议的数据帧和错误检测(CRC和奇偶验证),支持快速CRYPTO加密算法,实现Mifare经典产品的安全认证。MFRC500自带的完整的并行接口可与各种8位CPU直接连接,使PCD设计十分方便。在MFRC500系列芯片中,MFRC530单独支持ISO/TEC1443TypeA标准,支持ISOTEC1443TypeA和TypeB两个MFRC531标准,支持ISOTEC15693标准,支持ISO/EC14443TypeA标准。V)、MFRC522,低成本(5mmX5mm)芯片

MFRC500包括并行微控制器接口和双向。FIFO缓冲区、中断、数据处理单元、状态控制单元、安全密码控制单元、模拟电路接口和天线接口。MFRC500的外部接口包括数据总线、地址总线、控制总线(包括读写信号和中断等)。)和电源。MFRC500并行微控制器接口自动检测连接8位并行接口的类型。它包括易用的双向FIFO缓冲区和可配置的中断输出,为连接各种MCU提供了极大的灵活性。即使使用成本很低的设备,也能满足高速非接触式通信的要求。数据处理部分执行数据并行-串行转换。支持的帧包括CRC和奇偶校验。MFRC500以完全透明的模式操作.因此,支持IS01443A的所有层。允许设备配置状态和控制部件,以适应环境的影响,并将性能调整到最佳状态。与Mifarestandard和Mifare通信时,使用高速CRYPTOI流密码单元和可靠的非易失性密钥存储器。模拟电路包含桥式驱动器输出的发送部分,具有很低的阻抗性。这使得最大操作距离达到100mm,接收器可以检测和解码非常弱的响应信号

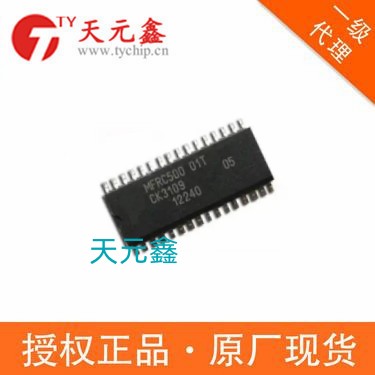

MFRC500

MFRC500电性参数:
载波频率为13.56MHzz;
集成编码调制和解调解码的收发电路;
天线驱动电路只需少量外围元件,有效距离可达10cm;
MFRC500内部集成有并行接口控制电路,可自动检测外部微控制器(MCU)接口类型;
MFRC500具有内部地址锁定和IRQ线,与MCU接口接口非常方便.
FIFO缓存器集成64字节;
MFRC500内部寄存器、命令集和加密算法可以支持TYPEA标准的各种功能,以及MIFARE卡的相关协议.
数字、模拟、发送电路都有自己独立的供电电源.

MFRC500优势:
Philips公司的MFRC500是13.56MHz非接触式通信中高集成读卡IC系列的一员。该读卡IC系列采用先进的调制和解调概念,完全集成了13.56MHz下各种类型的被动非接触式通信方式和协议。MFRC500支持ISO1443A的所有层,内部发送部分可直接驱动近距离天线(可达100mm),无需增加有源电路;接收器部分为ISO14443兼容应答器信号提供了一个坚固有效的解调和解码电路;数字部分处理ISO1443A帧和错误检测(奇偶)&CRC)。此外,MFRC500还支持快速CRYPTOI加密算法,以验证Mifare系列产品。方便的并行接口可直接连接到任何8位微处理器,MFRC500为读卡器/终端的设计提供了极大的灵活性。MFRC500可以方便地应用于各种基于ISO/IEC1443A标准并要求低成本、小尺寸、高性能和单电源的非接触式通信。

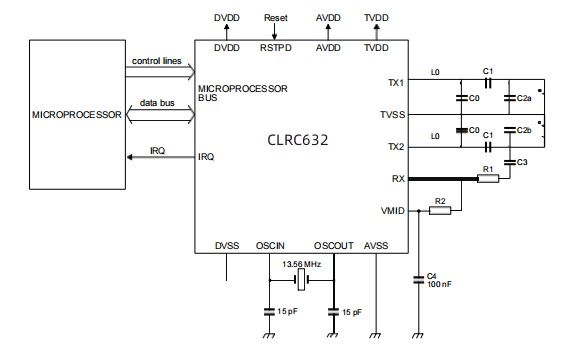

CLRC632原理图:
CLRC632

MFRC500应用范围:
移动、可穿戴电子设备(笔记本、手机)、医疗和工业等电子设备、eID、护照、票务等读取器、付费(POS)读取器、智能门锁、访问控制等设备、智能家电、消费电子类设备等电子类产品。
