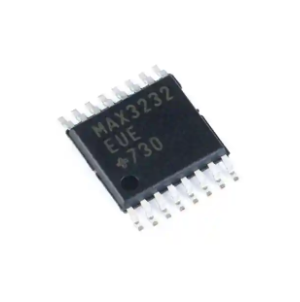

MAX3232EUE+T_MAX3232EUE+T收发器芯片_MAX3232EUE+T中文资料

文章出处: 人气：发表时间：2023-10-18 09:48

MAX3232EUE+T，MAX3232EUE+T数据表，MAX3232EUE+T数据页，MAX3232EUE+T原理图，MAX3232EUE+T引脚，MAX3232EUE+T规格书，MAX3232EUE+T系列型号。

MAX3232EUE+T 描述

MAX3222/MAX3232/MAX3237/MAX3241 收发器具有专有的低压差发射器输出级，可在 3.0V 至 5.5V 电源范围内通过双充电泵实现真正的 RS-232 性能。这些器件仅需要四个 0.1µF 小型外部电荷泵电容器。MAX3222、MAX3232 和 MAX3241 保证以 120kbps 的数据速率运行，同时保持 RS-232 输出电平。MAX3237 保证在正常工作模式下以 250kbps 的数据速率运行，在 MegaBaud™ 工作模式下以 1Mbps 的数据速率运行，同时保持 RS-232 输出电平。MAX3222 具有 1µA 关断模式，可降低功耗并延长便携式系统的电池寿命。其接收器在关断模式下保持激活状态，因此只需 1µA 的电源电流即可监控调制解调器等外部设备。MAX3222 和 MAX3232 在引脚、封装和功能上分别与行业标准 MAX242 和 MAX232 兼容。MAX3241 是一个完整的串行端口（3 个驱动器/5 个接收器），专为笔记本电脑和超小型笔记本电脑设计。这两款器件都具有关断模式，在该模式下，所有接收器都能保持工作状态，同时仅消耗 1µA 的电源电流。接收器 R1（MAX3237/MAX3241）和 R2（MAX3241）除了标准输出外，还有额外输出。这些额外输出始终处于激活状态，允许对外部设备（如调制解调器）进行监控，而无需在 VCC 可能被完全移除的电路中对保护二极管进行正向偏置。MAX3222、MAX3237 和 MAX3241 采用节省空间的 TSSOP 和 SSOP 封装。

Maxim代理商|美信代理商 Maxim半导体公司成立于1983年，总部位于美国加利福尼亚的Sunnyvale，拥有75000多名员工，Maxim是模拟和混合信号集成产品设计、开发和生产领域的领导者之一。Maxim的电路将现实世界与数字世界“连接”在一起，通过检测和放大现实世界中的各种信号，如温度、压力和声音，并将其转换为计算机处理所需的数字信号。

Maxim代理依靠其独特的晶圆技术和顶级的工程研发团队，为快速增长的市场提供创新的解决方案。这种商业运作模式使其始终保持两位数的销售增长率。截至2007年6月30日，该公司的净收入为20.07亿美元。在财富1000强企业中，Maxim的利润（收入百分点）位居半导体公司之首（2006年4月17日，《财富》杂志）。2006年3月17日，Maxim的市场价值在全球半导体公司中排名第九。

MAX3232EUE+T 特性

♦ 用于小型封装：

MAX3228E/MAX3229E：采用 UCSP™ 封装的 +2.5V 至 +5.5V RS-232 收发器

♦ 用于集成 ESD 保护：

MAX3222E/MAX3232E/MAX3237E/MAX3241E*/MAX3246E：±15kV ESD 保护、低至 10nA、3.0V 至 5.5V、高达 1Mbps、真正 RS-232 收发器

♦ 用于低电压或数据电缆应用：

MAX3380E/MAX3381E：+2.35V 至 +5.5V、1µA、2 Tx/2 Rx RS-232 收发器，具有 ±15kVESD 保护的 I/O 和逻辑引脚

MAX3232EUE+T 应用

♦ 笔记本电脑、超小型笔记本电脑和掌上电脑

♦ 高速调制解调器

♦ 电池供电设备

♦ 手持设备

♦ 外围设备

♦ 打印机

MAX3232EUE+T 引脚配置（俯视图）

MAX3232EUE+T Order Information

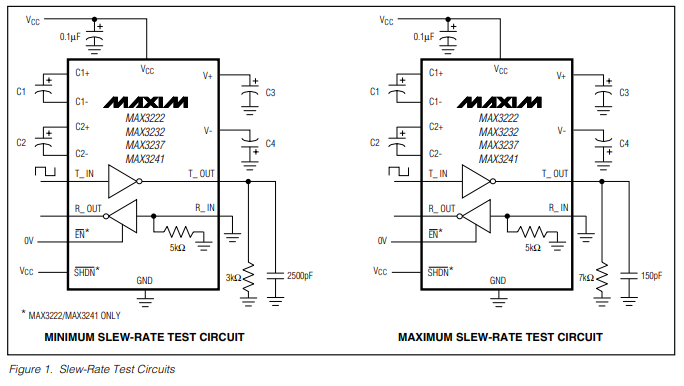

MAX3232EUE+T Function block or application schematic
