MAX3490EESA+T_MAX3490EESA+T接口芯片_MAX3490EESA+T中文资料

文章出处: 人气：发表时间：2023-10-18 08:48

MAX3490EESA+T，MAX3490EESA+T数据表，MAX3490EESA+T数据页，MAX3490EESA+T原理图，MAX3490EESA+T引脚，MAX3490EESA+T规格书，MAX3490EESA+T系列型号。

MAX3490EESA+T 描述

MAX3483E 系列器件（MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E）是用于 RS-485 和 RS-422 通信的 ±15kV ESD 保护、+3.3V、低功耗收发器。每个器件包含一个驱动器和一个接收器。MAX3483E 和 MAX3488E 具有压摆率限制驱动器，可最大限度地降低电磁干扰（EMI），并减少因端接电缆不当造成的反射，从而实现高达 250kbps 的无差错数据传输速率。部分压摆率受限的 MAX3486E 传输速率高达 2.5Mbps。MAX3485E、MAX3490E 和 MAX3491E 的传输速率高达 12Mbps。所有发射器输出和接收器输入均采用 IEC 1000-4-2 气隙放电保护，电压为 ±15kV；采用 IEC 1000-4-2 接触放电保护，电压为 ±8kV；采用人体模型保护，电压为 ±15kV。接收器输入具有故障安全功能，可确保在两个输入均开路的情况下输出逻辑高电平。MAX3488E、MAX3490E 和 MAX3491E 具有全双工通信功能，而 MAX3483E、MAX3485E 和 MAX3486E 则专为半双工通信而设计。

Maxim代理商|美信代理商 Maxim半导体公司成立于1983年，总部位于美国加利福尼亚的Sunnyvale，拥有75000多名员工，Maxim是模拟和混合信号集成产品设计、开发和生产领域的领导者之一。Maxim的电路将现实世界与数字世界“连接”在一起，通过检测和放大现实世界中的各种信号，如温度、压力和声音，并将其转换为计算机处理所需的数字信号。

Maxim代理依靠其独特的晶圆技术和顶级的工程研发团队，为快速增长的市场提供创新的解决方案。这种商业运作模式使其始终保持两位数的销售增长率。截至2007年6月30日，该公司的净收入为20.07亿美元。在财富1000强企业中，Maxim的利润（收入百分点）位居半导体公司之首（2006年4月17日，《财富》杂志）。2006年3月17日，Maxim的市场价值在全球半导体公司中排名第九。

MAX3490EESA+T 特性

♦ RS-485 I/O 引脚的 ESD 保护

±15kV 人体模型

±8kV-IEC 1000-4-2，接触放电

±15kV-IEC 1000-4-2，气隙放电

♦ 采用 +3.3V 单电源供电，无需充电泵

♦ 可与 +5V 逻辑器件互操作

♦ 保证 12Mbps 数据传输速率（MAX3485E/MAX3490E/MAX3491E）

♦ 回转速率受限，可实现无差错数据传输（MAX3483E/MAX3488E）

♦ 2nA 低电流关断模式（MAX3483E/MAX3485E/MAX3486E/MAX3491E）

♦ 共模输入电压范围为 -7V 至 +12V

♦ 提供全双工和半双工版本

♦ 工业标准 75176 引脚布局（MAX3483E/MAX3485E/MAX3486E）

♦ 用于驱动器过载保护的限流和热关断功能

MAX3490EESA+T 应用

♦ 电信

♦ 工业控制局域网

♦ 用于 EMI 敏感型应用的收发器

♦ 综合业务数字网络

♦ 分组交换

MAX3490EESA+T 引脚配置（俯视图）

MAX3490EESA+T Order Information

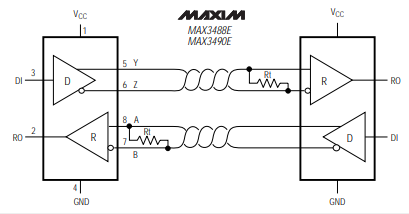

MAX3490EESA+T Function block or application schematic
