AD623ARZ-R7_AD623ARZ-R7仪表放大器_AD623ARZ中文资料

文章出处: 人气：发表时间：2023-10-18 08:25

AD623ARZ-R7，AD623ARZ-R7数据表，AD623ARZ-R7数据页，AD623ARZ-R7原理图，AD623ARZ-R7引脚，AD623ARZ-R7规格书，AD623ARZ-R7系列型号。

AD623ARZ-R7 描述

AD623 是一款集成式单电源或双电源仪表放大器，使用 3 V 至 12 V 电源电压可提供轨至轨输出摆幅。AD623 允许进行单增益设置电阻器编程，并符合 8 引线行业标准引脚输出配置，从而为用户提供了出色的灵活性。在没有外部电阻器的情况下，AD623 可配置为单增益 (G = 1)，而在有外部电阻器的情况下，AD623 可被编程为高达 1000 的增益。AD623 的卓越精度是在增益增加的同时提高共模抑制比 (CMRR) 的结果；由于高达 200 Hz 的 CMRR 保持不变，因此可以抑制线路噪声谐波。AD623 的输入共模范围很宽，可放大共模电压低至接地以下 150 mV 的信号。AD623 在使用双极性和单极性电源时均能保持出色的性能。

ADI代理商|亚德诺代理商 ADI亚德诺公司始终将创新、业绩和卓越作为企业的文化支柱，并基此成长为该技术领域最持久高速增长的企业之一。ADI公司是业界认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路（IC）制造商，ADI的产品用于模拟信号和数字信号处理领域。

ADI亚德诺公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。ADI亚德诺公司被纳入标准普尔500指数（S&P 500 Index）。ADI在科技革命的推动下，传统能源大量消耗带来的全球气候变暖及资源稀缺问题，人口老龄化的加速对医疗行业提出的更高要求，无疑都是当今面临的挑战。ADI亚德诺公司以创新为基石，致力于通信基础设施、工业自动化、工业仪表、汽车电子以及医疗保健等领域的研发与投入，为解决各行各业面对的挑战，提供高性能的产品及解决方案。

AD623ARZ-R7 特性

♦ 易于使用

♦ 轨至轨输出摆幅

♦ 输入电压范围扩展至接地以下 150 mV（单电源）

♦ 低功耗，最大供电电流为 550 μA

♦ 使用一个外部电阻器设置增益

增益范围 1 至 1000

♦ 高精度直流性能

0.10% 增益精度（G = 1）

0.35% 增益精度 (G > 1)

♦ 噪声：1 kHz 时 35 nV/√Hz RTI 噪声

♦ 出色的动态规格

800 kHz 带宽（G = 1）

20 μs 至 0.01% 的沉淀时间（G = 10）

AD623ARZ-R7 应用

♦ 低功耗医疗仪器

♦ 传感器接口

♦ 热电偶放大器

♦ 工业过程控制

♦ 差分放大器

♦ 低功耗数据采集

AD623ARZ-R7 引脚配置（俯视图）

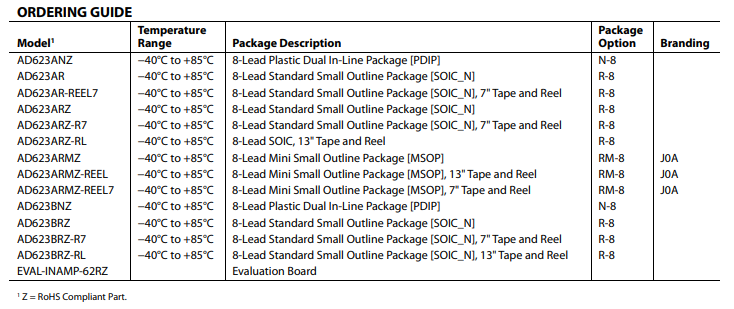

AD623ARZ-R7 Order Information

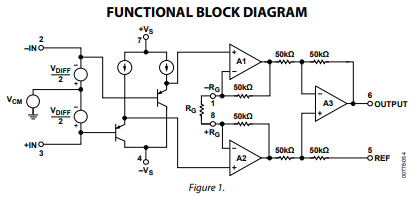

AD623ARZ-R7 Function block or application schematic
