AD5328BRUZ-REEL7 描述

AD5308/AD5318/AD5328 是八进制 8 位、10 位和 12 位缓冲电压输出 DAC，采用 16 引线 TSSOP 封装。它们采用 2.5 V 至 5.5 V 单电源供电，3 V 时典型功耗为 0.7 mA。其片上输出放大器允许输出以 0.7 V/μs 的压摆率轨至轨摆动。AD5308/AD5318/AD5328 采用多功能 3 线串行接口，时钟速率高达 30 MHz，兼容 SPI、QSPI、MICROWIRE 和 DSP 接口标准。这些基准输入可配置为缓冲、非缓冲或 VDD 输入。这些器件包含一个上电复位电路，可确保 DAC 输出上电至 0 V，并保持这一状态，直到对器件进行有效写入。所有 DAC 的输出均可使用异步 LDAC 输入同时更新。这些器件均具有掉电功能，可将器件的电流消耗降至 5 V 时 400 nA（3 V 时 120 nA）。

AD5328BRUZ-REEL7 特性

♦ AD5308：8 个缓冲式 8 位 DAC，采用 16 引线 TSSOP 封装

  A 版本：±1 LSB INL，B 版本：±0.75 LSB INL

♦ AD5318: 8 个缓冲式 10 位 DAC，16 引脚 TSSOP

  A 版本：±4 LSB INL，B 版本：±3 LSB INL

♦ AD5328: 8 个缓冲式 12 位 DAC，16 引脚 TSSOP

  A 版本：±16 LSB INL，B 版本：±12 LSB INL

♦ 低功耗运行： 0.7 mA @ 3 V

♦ 通过设计保证所有代码的单调性

♦ 掉电至 120 nA @ 3 V，400 nA @ 5 V

♦ 双缓冲输入逻辑

♦ 缓冲/非缓冲/VDD 基准输入选项

♦ 输出范围： 0 V 至 VREF 或 0 V 至 2 VREF

♦ 上电复位至 0 V

♦ 可编程

  单个通道掉电

  同步更新输出 (LDAC)

♦ 低功耗、SPI-®、QSPI-™、MICROWIRE-™ 和 DSP

  兼容 3 线串行接口

♦ 片上轨至轨输出缓冲放大器

♦ 温度范围：-40°C 至 +125°C 温度范围：-40°C 至 +125°C

♦ 通过汽车应用认证



AD5328BRUZ-REEL7 应用

♦ 便携式电池供电仪器

♦ 数字增益和偏移调整

♦ 可编程电压和电流源

♦ 光网络

♦ 自动测试设备

♦ 移动通信

♦ 可编程衰减器

♦ 工业过程控制



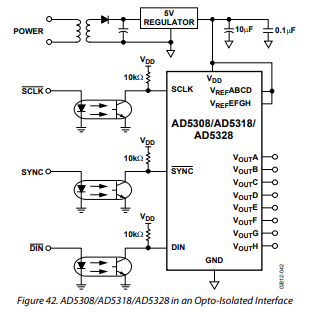

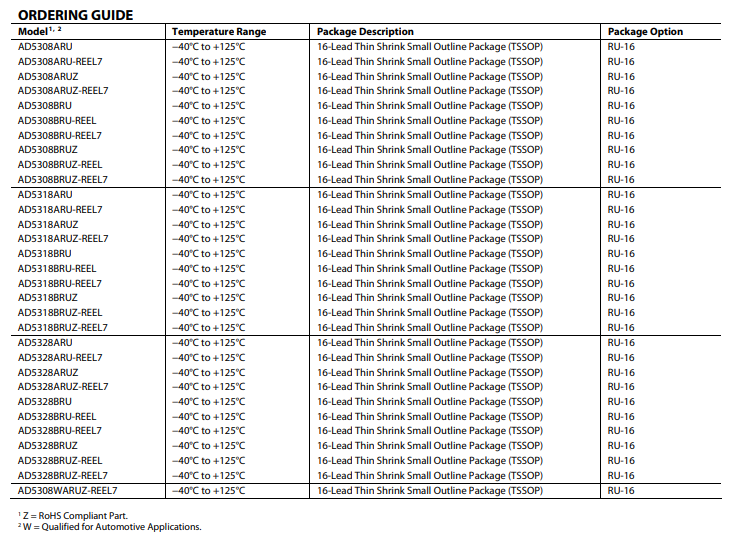

AD5328BRUZ-REEL7 引脚配置（俯视图）
