TPL720F33-5TR 描述

TPL720 系列产品是具有使能控制功能的 CMOS 工艺低 Iq 线性稳压器。TPL720 系列产品支持最大 400mA 输出电流，通常只有 1.4 µA 的超低静态电流。TPL720 系列产品采用 2.2 μF 至 10 μF 的低 ESR 小型陶瓷输出电容器，性能稳定。当负载电流动态下降或上升时，TPL720 系列产品具有快速响应性能，尤其适合某些负载的负载电流动态。TPL720 系列具有 1 V 至 3.6 V 的固定输出电压范围，输出电压精度为 ±1%，具有线路调节和室温下负载调节功能。TPL720 系列产品的结温保证范围为 -40°C 至 +125°C。TPL720 系列产品采用 SOT23-3 封装、SOT23-5 封装、SOT89-3 封装和 1×1 DFN4 封装。

TPL720F33-5TR 特性

 典型 1.4 µA 超低静态电流

 输入电压范围：2.4 V 至 6 V

 输出电压选项：

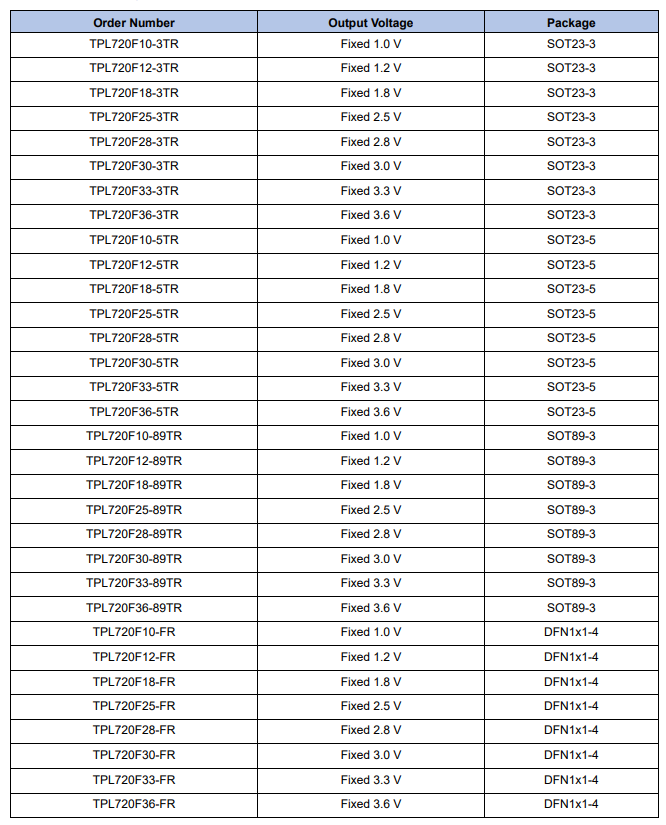

- 固定：1 V、1.2 V、1.8 V、2.5 V、2.8 V、3 V、3.3 V、3.6 V

 室温下 ±1% 的输出电压精度

 最大输出电流：400 mA

 低关断电流

 低压差电压：400 mA 时为 350 mV

 电流限制和热保护

 通过 2.2 μF 陶瓷电容器保持稳定

 禁用时主动输出放电

 软启动限制启用期间的输入电流浪涌

 结温范围： -40°C 至 +125°C

 封装



TPL720F33-5TR 应用

 带电池电源的手持设备

 带电池电源的便携式设备

 可穿戴应用、蓝牙耳机

 无线和物联网模块

 个人电子产品、个人医疗保健

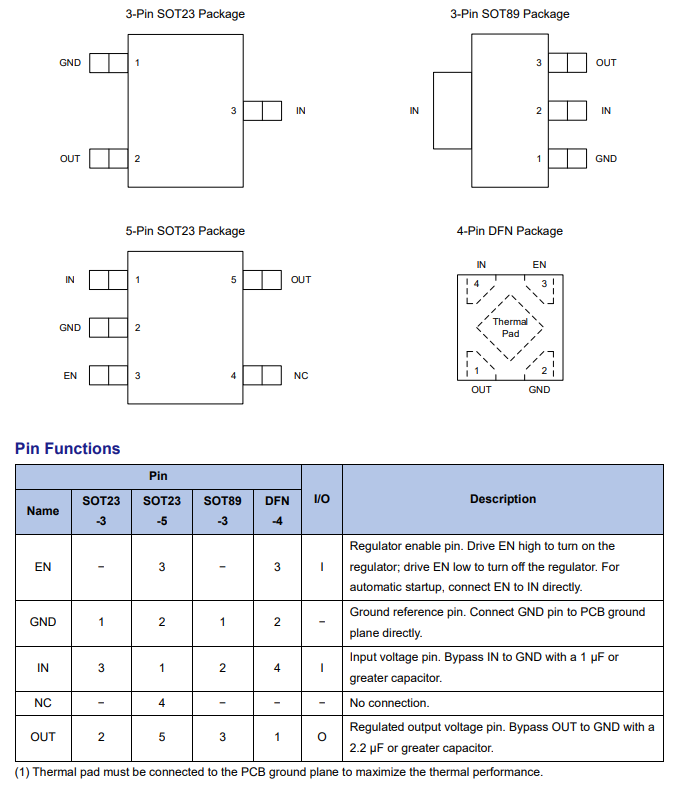

TPL720F33-5TR 引脚配置（俯视图）
