TP1511-TR_TP1511-TR低功耗运放_TP1511-TR中文资料

TP1511-TR 描述

TP1511-TR 系列包括 CMOS 单路/双路/四路放大器，具有低偏移、稳定的高频响应、低功耗、低电源电压以及轨尾输入和输出。该系列采用了 3PEAK 专有的专利设计技术，在同功率级别所有微功率 CMOS 放大器中实现了同类最佳性能。TP151x 系列可用作许多市售运算放大器的插入式替代品，以降低功耗并改善输入/输出范围和性能。TP151x 系列在任何电容负载下都能保持单增益稳定，具有恒定的 150 kHz GBWP、0.09 V/μs 压摆率，同时每个放大器的静态电流消耗仅为 4 μA。模拟微调和校准程序将输入失调电压降至 3.0 mV 以下，专有的精密温度补偿技术使失调电压的温度漂移为 0.6 μV/°C。这种特性组合使 TP151x OPA 成为电池供电应用的理想选择，因为 TP151x 系列能最大限度地减少电池寿命期间电源电压变化引起的误差，即使是轨至轨输入运算放大器也能保持较高的 CMRR。电池电流监控器、消费类设备、手持式仪器、远程电池供电传感器、危险检测（例如烟雾、火灾和气体）以及病人监护仪都可以从 TP151x 运算放大器的功能中受益。

TP1511-TR 功能

 稳定的 150 kHz GBWP

 0.09 V/μs Slew Rate

 每个放大器的电源电流仅为 4 μA

 单位增益稳定

 失调电压：最大 3.0 mV

 失调电压温度漂移：0.6 μV/°C

 输入偏置电流：1 pA 典型值

 高 CMRR/PSRR：110 dB

 过驱动输入无相位反转

 超出导轨输入共模范围

 输出摇摆至每条导轨 5 mV 范围内

 +2.1 V 至 +6.0 V 单电源电压范围

 -40°C 至 125°C 工作温度范围



TP1511-TR 应用

 传感器调节

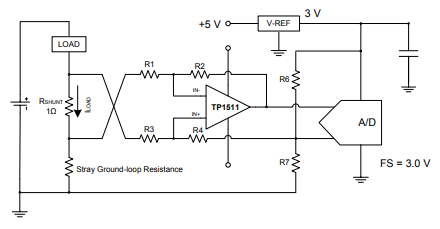

 电池电流检测

 红外测温仪 数字秤

 汽车无钥匙进入

 收费站标签

 数据采集设备

 电池或太阳能供电系统

 有源滤波器、ASIC 输入或输出放大器

 便携式仪器

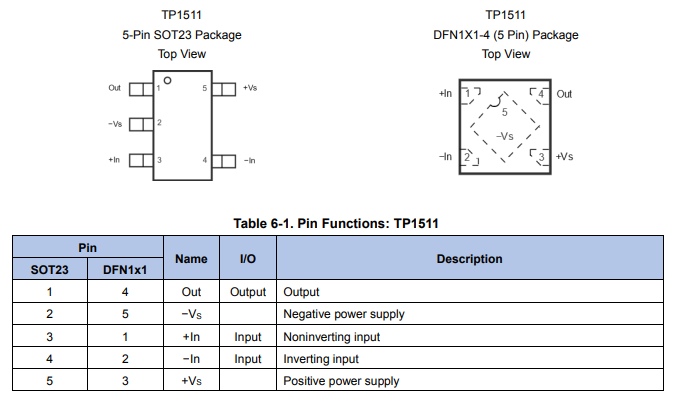

TP1511-TR 引脚配置（俯视图）
