TP2021-TR 描述

TP2021 具有推挽输出级，负载高达 25mA。TP2025 具有开漏输出级，适合混合电压系统设计。这两款器件都具有片上 1.248V±1.4% 基准电压，并具有仅 440nA（最大值）的超低电源电流。TP202x 采用了 3PEAK 专有的专利设计技术，在所有毫微功耗比较器中实现了最佳的世界级性能。内部输入滞后消除了内部输入噪声电压引起的输出开关，从而降低了电流消耗。它们的输入共模范围超出电源轨 200mV，工作电压低至 +1.8V。集成的 1.248V 电压基准具有 120ppm/°C 的低漂移，在高达 10nF 的电容负载下也能保持稳定，并能提供高达 25mA 的输出电流。这些特性使 TP202x 成为所有 2 芯电池监测/管理的理想之选。TP202x 采用小巧的 SC70/SOT23 封装，适用于节省空间的设计。两个版本的指定温度范围均为 40°C 至 +85°C。

TP2021-TR 特性

 超低电源电流：390 nA 带基准的比较器

 内部 1.248V ±1.4% 基准电压

 快速响应时间：13 μs 传播延迟，100 mV 过驱动

 内部磁滞，实现干净的开关

 失调电压：最大 ±2.0 mV

 失调电压温度漂移：0.3 μV/°C

 输入偏置电流：6 pA 典型值

 输入共模范围扩展至 200 mV

 具有 ±25 mA 驱动能力的推挽输出

 提供开漏输出版本： TP2025

 过驱动输入无相位反转

 低电源电压：1.8V 至 5.5V

 绿色、节省空间的 SC70/SOT23 封装



TP2021-TR 应用

 电池监控/管理

 报警和监控电路

 阈值检测器/鉴别器

 接地或电源线检测

 振荡器和 RC 定时器

 移动通信和笔记本电脑

 超低功耗系统

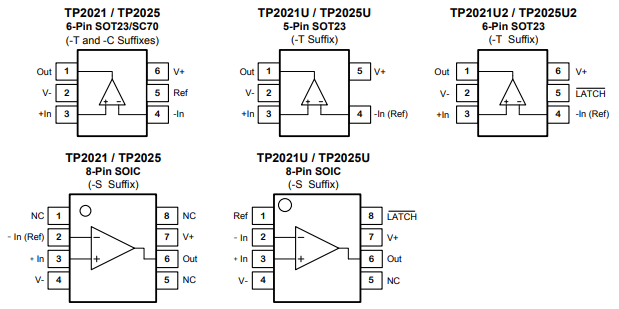

TP2021-TR 引脚配置（俯视图）
