MP2410GJ-Z电源管理芯片_MP2410GJ-Z白光LED驱动器

文章出处: 人气：发表时间：2023-12-05 09:45

MP2410GJ-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MP2410 是一款 24V 单片同步降压白光 LED 驱动器，内置功率 MOSFET 和整流器。它可实现高达 2A 的连续输出电流，并具有出色的负载和线路调节能力。MP2410 实现了深度模拟调光。全面的保护功能包括逐周期峰值电流限制、输出短路保护 (SCP)、LED 开路保护、NTC 热保护和热关断。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP2410GJ-Z电性参数：

 4.2V 至 24V 宽输入范围

 同步降压转换器

 100mΩ 内部高压侧功率 MOSFET

 80mΩ 内部低端同步整流器

 峰值电流模式控制

 连续输出电流高达 2A

 100mV 反馈电压

 效率高达 97

 固定 1MHz 开关频率

 模拟调光

 逐周期电流限制

 固有 LED 开路保护

 输出短路保护 (SCP)

 NTC 热保护

 热关断

 自动重启功能

 采用 TSOT23-6 和 TSOT23-8 封装

MP2410GJ-Z 引脚配置（俯视图）：

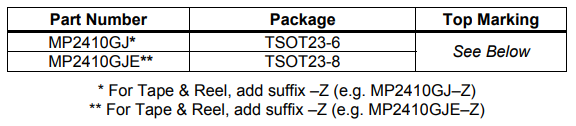

MP2410GJ-Z订购信息

MP2410GJ-Z 应用原理图
