MP2617HGL-Z电源管理芯片_MP2617HGL-Z电池充电器

文章出处: 人气：发表时间：2023-12-03 12:15

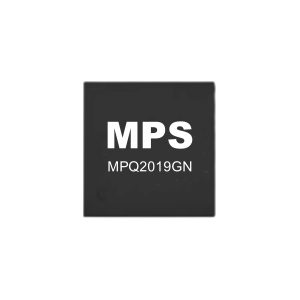

MPQ2019GN-AEC1-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MP2617H 是一款具有电源路径管理功能的单片开关模式电池充电器，适用于各种平板电脑和其他便携式设备中的单节锂离子电池。MP2617H 集成了一个同步降压调节器，可为系统输出提供稳压电源，并同时为电池充电。MP2617H 支持 USB 和大功率直流适配器输入。在 USB 模式下，输入电流限制可通过逻辑引脚编程为 450mA 或 825mA，以满足 USB2.0 和 USB3.0 规范的要求。当适配器输入存在时，输入电流也会受到限制，以避免直流适配器过载。智能电源路径管理允许 MP2617H 调节系统电压，以便同时独立地为外部负载供电和为电池充电。智能电源路径管理允许 MP2617H 调节系统电压，为外部负载供电，并同时独立地为电池充电。这样，即使在电池缺失或深度放电的情况下，系统也能立即运行。当达到输入电流限制时，首先满足系统负载，然后充电器利用剩余电流为电池充电。此外，智能电源路径控制允许从电池到系统的内部连接，以便在系统功率需求超过输入限制功率或输入被移除时为负载补充额外功率。MP2617H 具有高集成度，内部集成了所有电源开关，无需外部 MOSFET、阻断二极管或电流检测电阻器。MP2617H 采用 QFN-20（3mmx4mm）封装。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP2617HGL-Z电性参数：

 4V 至 14V 工作输入电压

 智能电源路径管理

 五个控制环路：输入电流限制、输入电压限制、恒定充电电流、终端电池控制和热折返

 1.6MHz 开关频率

 可编程输入电流限制

 可编程充电电流

 USB 和交流适配器单路输入

 涵盖 USB2.0 和 USB3.0 输入规格

 完全集成的电源开关

 无需外部阻断二极管或感应电阻器

 充电操作指示灯

 内置可编程充电定时器

 片上热限制调节器

 电池温度监控器

 采用 QFN-20（3mmx4mm）封装

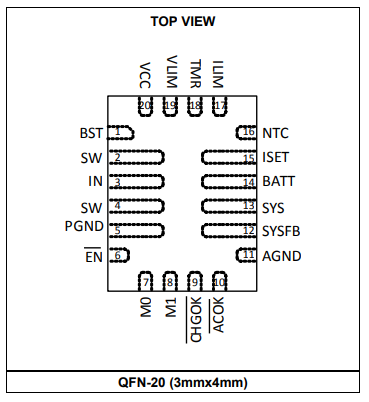

MP2617HGL-Z 引脚配置（俯视图）：

MP2617HGL-Z 订购信息

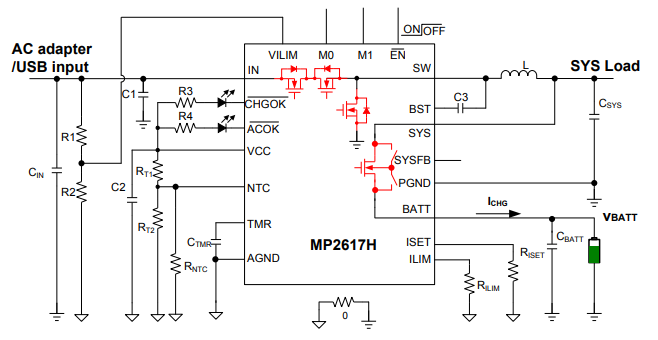

MP2617HGL-Z 应用原理图
