TPA8101/TPA8102超小封装隔离调制器 赋能低压伺服小型化精密采样,当前国内低压伺服行业迈入高速增长周期，2025年市场规模突破120亿元，同比增速达18.2%。在制造业智能化升级、新能源产业快速崛起的驱动下，机器人、锂电设备、光伏工控、自动化产线等下游场景需求持续爆发。行业产品整体呈现小型化、高集成、低功耗、高精度的迭代趋势，传统隔离采样方案体积大、温漂差、抗干扰弱的短板，已无法适配新一代低压伺服设备的严苛设计需求。

针对工控设备高密度布局、精密电流采样、高可靠电气隔离的核心痛点，思瑞浦（3PEAK，688536）重磅推出TPA8101、TPA8102两款超小封装高性能隔离精密Delta-sigma调制器。两款芯片差异化适配采样场景，分别支持±250mV、±50mV输入电压范围，兼具超高隔离耐压、优异低温漂精度、超强抗干扰能力，以极致小型化设计，为低压伺服及各类中低压工控系统提供极简、高效、高可靠的精密隔离采样解决方案。

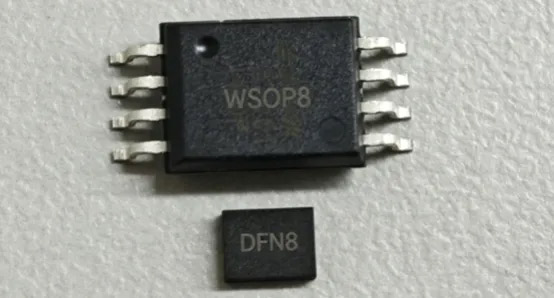

图1：TPA8101/TPA8102产品封装展示



一、核心产品优势

1. 极致超小封装，大幅缩减PCB占用面积

TPA8101与TPA8102采用紧凑型DFN8封装，尺寸仅为3.5mm×2.7mm×0.9mm。相较于行业传统WSOP8封装（11.5mm×5.8mm×2.5mm），单颗芯片布局面积仅为传统方案的14%。在伺服多通道采样场景中，三颗芯片组合可累计节省约170mm² PCB面积，且芯片厚度不足1mm，可同时满足平面高密度布线与设备纵向超薄堆叠需求，完美适配低压伺服、微型工控设备的小型化升级趋势。

2. 全温域超高精度，稳定实现精密采样

两款调制器具备行业领先的低温漂、低误差特性，彻底解决工业宽温环境下的采样偏移问题。产品实测失调电压低于±15μV，增益误差小于0.1%；在-40℃~125℃全工业温区范围内，失调电压温漂控制在±1μV/℃以内，增益误差温漂≤±40ppm/℃。经常温校准后，即便经历100℃大范围温度波动，失调电压变化小于100μV，增益误差变化低于0.4%，全工况采样精度稳定可靠。

图2：器件失调电压测试数据

图3：器件增益误差测试数据

3. 优异动态性能，提升信号分辨纯净度

芯片拥有出色的信号处理能力，在20kHz信号带宽范围内，信噪比（SNR）可达80dB以上，可有效过滤工业环境杂波干扰，精准识别微弱有效信号，大幅提升系统采样分辨率与信号纯净度，为伺服电机精准控制、工控精密检测提供可靠信号支撑。

图4：器件信噪比测试曲线

二、完整产品核心特性

超强抗干扰能力：具备100kV/μs超高共模瞬态抑制能力（CMTI），可抵御工业场景高频瞬态干扰、电压波动，保障设备长期稳定运行

宽域对称供电：高侧VDD1、低侧VDD2供电电压均支持3.0V~5.5V，适配绝大多数工控设备供电架构，兼容性极强

差异化输入量程：TPA8101支持±250mV宽量程输入，适配大电流采样场景；TPA8102支持±50mV小量程输入，适配高精度微弱信号采样

低误差电气参数：25℃常温工况下，TPA8101最大失调误差±150μV，TPA8102最大失调误差±50μV，两款芯片最大增益误差均≤±0.3%

智能系统诊断：内置输入共模过压检测、高侧供电缺失检测功能，可实时监测设备运行状态，实现故障预警，提升系统安全性与可维护性

工业级宽温适配：工作温度覆盖-40℃~+125℃，可稳定应对高低温、户外、工业车间等严苛工况

高等级隔离耐压：常规持续工作耐压达200VRMS、280VDC；支持60秒短时瞬态耐压570VRMS、800VDC，电气隔离防护性能优异

三、典型应用方案：48V低压伺服电机系统

在主流48V低压伺服电机控制系统中，精准的电流、电压采样是电机闭环控制、过载保护、能效优化的核心基础。系统工作时，负载电流流经采样电阻RSHUNT产生微弱压降模拟信号，送入TPA8101/TPA8102完成信号采集与隔离转换。

芯片可将高压侧模拟信号高精度数字化，通过内置隔离模块将量化数据传输至低压控制侧，DOUT引脚输出的数字比特流与CLKIN时钟信号同步，交由MCU或FPGA内置数字滤波器完成信号解析、运算处理，实现电机电流精准调控。搭配思瑞浦TPA8023芯片，可同步完成48V母线电压检测，搭建完整的电压、电流一体化隔离采样方案。

该方案不仅完美适配48V低压伺服电机系统，还可广泛应用于锂电工控、光伏设备、自动化产线、中低压配电等各类需要电气隔离、精密电流采样、空间受限的工控场景。

四、产品总结

思瑞浦TPA8101、TPA8102隔离精密Delta-sigma调制器，凭借超小封装、超高隔离、全温高精度、强抗干扰四大核心优势，精准契合低压伺服行业小型化、高精度、高可靠的发展需求。有效解决传统采样方案体积臃肿、温漂误差大、抗干扰能力弱的行业痛点，以极简硬件架构、高性价比优势，为国产低压伺服、工业自动化设备提供优质的国产化隔离采样解决方案，持续助力智能制造产业升级。
