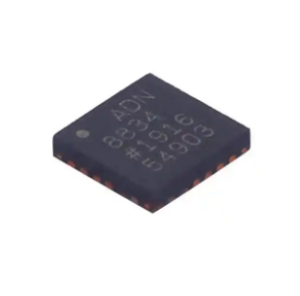

ADN8834ACPZ-R7中文资料_ADN8834ACPZ-R7探测器接口芯片

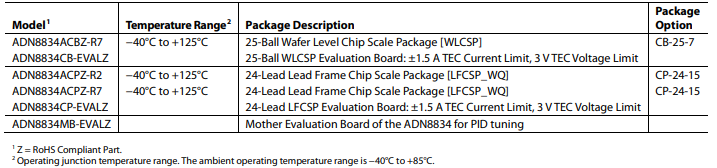

ADN8834ACPZ-R7 描述

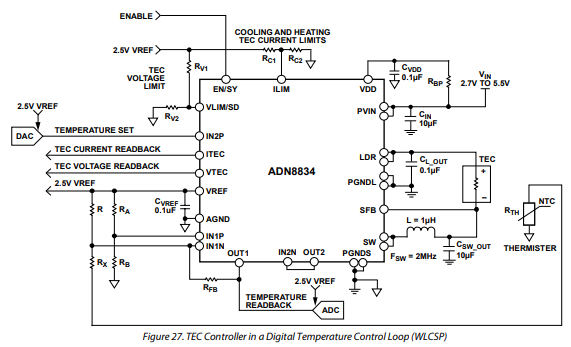

ADN88341 是一款集成 TEC 控制器的单片式 TEC 控制器。它具有一个线性功率级、一个脉宽调制 (PWM) 功率级和两个零漂移、轨至轨工作放大器。线性控制器与 PWM 驱动器配合，以 H 桥配置控制内部功率 MOSFET。通过测量热传感器反馈电压并将集成运算放大器用作比例积分微分 (PID) 补偿器来调节信号，ADN8834 可驱动通过 TEC 的电流，从而将激光二极管或连接到 TEC 模块的无源元件的温度设定为编程目标温度。

ADN8834 的温度控制环路通过利用内置零漂移斩波放大器进行 PID 补偿来稳定。内部 2.50 V 基准电压可提供 1% 的精确输出，用于为热敏电阻温度感应电桥以及分压器网络提供偏压，从而为加热和冷却模式的最大 TEC 电流和电压限制进行编程。利用零漂移斩波放大器，可通过自主模拟温度控制环路保持极佳的长期温度稳定性。

ADN8834ACPZ-R7 特性

♦ 获得专利的高效率单电感器结构

♦ 集成低 RDSON MOSFET，用于

♦ TEC 控制器TEC 电压和电流操作监控

♦ 无需外部检测电阻器

♦ 独立的 TEC 加热和冷却限流设置

♦ 可编程最大 TEC 电压

♦ 2.0 MHz PWM 驱动器开关频率

♦ 外部同步

♦ 两个集成式零漂移轨至轨斩波器放大器

♦ 可使用 NTC 或 RTD 热敏传感器

♦ 2.50 V 基准输出，精度为 1

♦ 温度锁定指示器

♦ 提供 25 球、2.5 mm × 2.5 mm WLCSP 或

♦ 24 引线、4 mm × 4 mm LFCSP



ADN8834ACPZ-R7 应用

♦ TEC 温度控制

♦ 光学模块

♦ 光纤放大器

♦ 光网络系统

♦ 需要 TEC 温度控制的仪器



ADN8834ACPZ-R7 引脚配置（俯视图）
