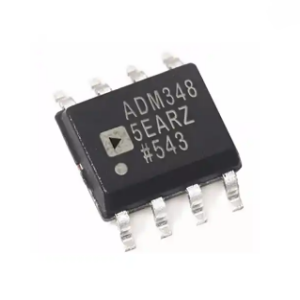

ADM3485EARZ-REEL7中方资料_ADM3485EARZ-REEL7接口芯片

ADM3485EARZ-REEL7 描述

ADM3485E 是一款 3.3 V 低功耗数据收发器，具有±15 kV ESD 保护功能，适用于多点总线传输线路上的半双工通信。ADM3485E 专为平衡数据传输而设计，符合 TIA/EIA 标准 RS485 和 RS-422。ADM3485E 是一款半双工收发器，共享差分线路，并为驱动器和接收器提供独立的使能输入。

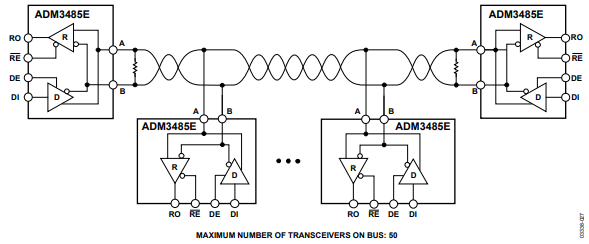

该器件的接收器输入阻抗为 12 kΩ，允许总线上最多连接 32 个收发器。接收器具有故障安全功能，可确保在输入浮动时输出逻辑高电平。该接收器具有故障安全功能，可确保在输入浮动时输出逻辑高电平。热关断电路可防止因总线争用或输出短路造成的功率耗散过大。该器件完全符合工业温度范围的要求，采用 8 引线窄 SOIC 封装。

ADM3485EARZ-REEL7 特性

♦ 符合 TIA/EIA RS-485/RS-422 标准

♦ RS-485 输入/输出引脚具有 ±15 kV ESD 保护

♦ 12 Mbps 数据传输速率

♦ 半双工收发器

♦ 总线上最多 32 个节点

♦ 接收器开路故障安全设计

♦ 低功率关断电流

♦ 禁用或断电时输出高 Z 值

♦ 共模输入范围 共模输入范围：-7V 至 +12V

♦ 热关断和短路保护

♦ 工业标准 75176 引脚布局

♦ 8 引线窄 SOIC 封装



ADM3485EARZ-REEL7 应用

♦ 功率/能量计量

♦ 电信

♦ EMI 敏感系统

♦ 工业控制

♦ 局域网



ADM3485EARZ-REEL7 引脚配置（俯视图）
