ADUM1201BRZ-RL7数字隔离器_ADUM1201BRZ-RL7中文资料

文章出处: 人气：发表时间：2023-10-28 09:22

ADUM1201BRZ-RL7，ADUM1201BRZ-RL7数据表，ADUM1201BRZ-RL7数据页，ADUM1201BRZ-RL7原理图，ADUM1201BRZ-RL7引脚，ADUM1201BRZ-RL7规格书，ADUM1201BRZ-RL7系列型号

ADUM1201ARZ-RL7 描述

ADuM120x 是基于 Analog Devices iCoupler® 技术的双通道数字隔离器。ADuM120x 隔离器提供两个独立的隔离通道，有多种通道配置和数据速率可供选择（参见订购指南）。这两款器件的工作电压均为 2.7 V 至 5.5 V，可兼容较低电压系统，并实现跨隔离栅的电压转换功能。此外，ADuM120x 还具有低脉宽调制失真（CR 级小于 3 ns）和严格的通道间匹配（CR 级小于 3 ns）。与其他光耦合器替代产品不同，ADuM120x 隔离器具有获得专利的刷新功能，可在无输入逻辑转换和上电/掉电条件下确保直流正确性。

ADI代理商|亚德诺代理商 ADI亚德诺公司始终将创新、业绩和卓越作为企业的文化支柱，并基此成长为该技术领域最持久高速增长的企业之一。ADI公司是业界认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路（IC）制造商，ADI的产品用于模拟信号和数字信号处理领域。

ADI亚德诺公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。ADI亚德诺公司被纳入标准普尔500指数（S&P 500 Index）。ADI在科技革命的推动下，传统能源大量消耗带来的全球气候变暖及资源稀缺问题，人口老龄化的加速对医疗行业提出的更高要求，无疑都是当今面临的挑战。ADI亚德诺公司以创新为基石，致力于通信基础设施、工业自动化、工业仪表、汽车电子以及医疗保健等领域的研发与投入，为解决各行各业面对的挑战，提供高性能的产品及解决方案。

ADUM1201ARZ-RL7 特性

- 窄体 SOIC 8 引线封装

- 低功耗运行

5 V 工作电压

0 Mbps 至 2 Mbps 时每通道最大 1.1 mA

10 Mbps 时每通道最大 3.7 mA

25 Mbps 时每通道最大 8.2 mA

3 V 工作电压

每通道最大 0.8 mA（0 Mbps 至 2 Mbps

10 Mbps 时每通道最大 2.2 mA

25 Mbps 时每通道最大 4.8 mA

- 双向通信

3 V/5 V 电平转换

- 高温操作： 105°C

- 高数据速率：直流至 25 Mbps（NRZ）

- 精确的定时特性

3 ns 最大脉宽调制失真

3 ns 最大通道对通道匹配

- 高共模瞬态抗扰度： > 25 kV/µs

- 安全和监管认证

UL 认证

符合 UL 1577 标准，1 分钟 2500 V rms

CSA 组件验收通知 #5A

VDE 合格证书

DIN EN 60747-5-2（VDE 0884 第 2 部分）： 2003-01

DIN EN 60950 (VDE 0805)： 2001-12; DIN EN 60950: 2000

VIORM = 560 V 峰值

ADUM1201ARZ-RL7 应用

- 尺寸关键型多通道隔离

- SPI® 接口/数据转换器隔离

- RS-232/RS-422/RS-485 收发器隔离

- 数字现场总线隔离

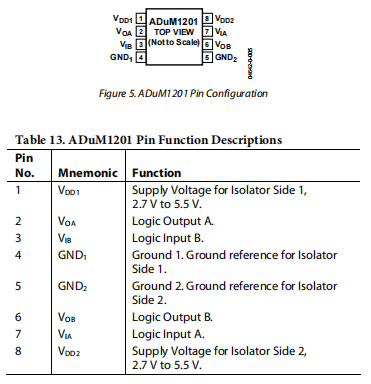

ADUM1201ARZ-RL7 引脚配置（俯视图）

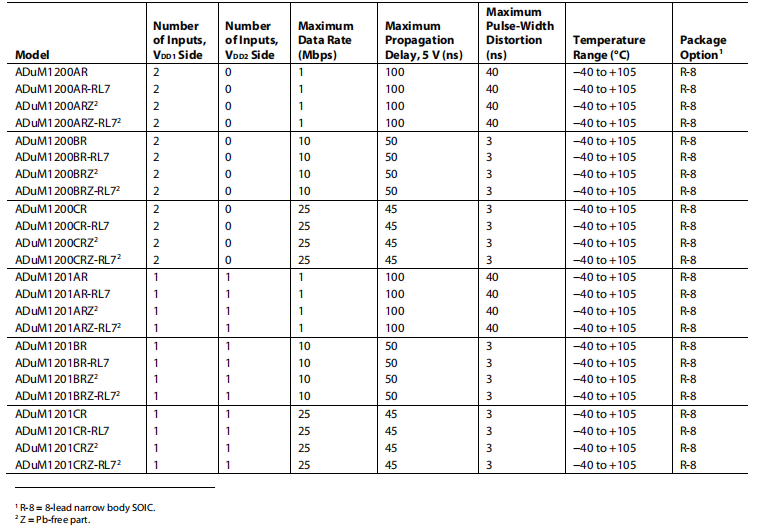

ADUM1201ARZ-RL7 Order Information

ADUM1201ARZ-RL7 Function block or application schematic
