ADuM1200ARZ-RL7 描述

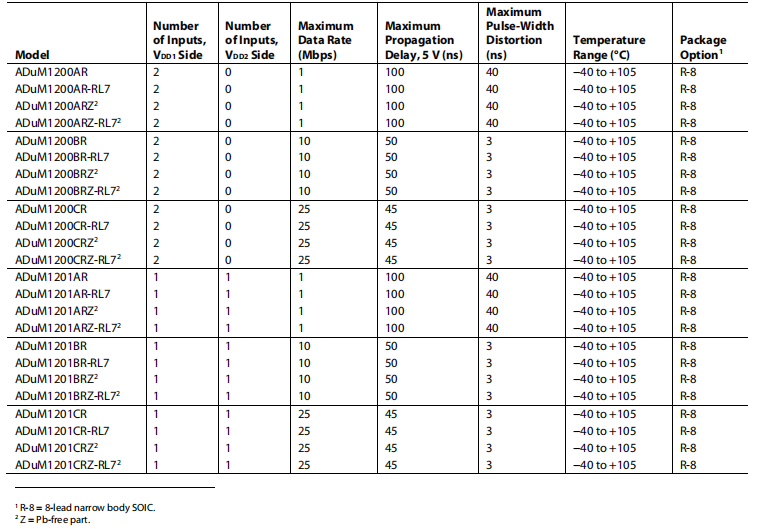

ADuM120x 是基于 Analog Devices iCoupler® 技术的双通道数字隔离器。ADuM120x 隔离器提供两个独立的隔离通道，具有各种通道配置和数据速率（参见订购指南）。这两款器件的工作电压均为 2.7 V 至 5.5 V，可兼容较低电压系统，并实现跨隔离栅的电压转换功能。此外，ADuM120x 还具有低脉宽调制失真（CR 级小于 3 ns）和严格的通道间匹配（CR 级小于 3 ns）。与其他光耦合器替代产品不同，ADuM120x 隔离器具有获得专利的刷新功能，可在无输入逻辑转换和上电/掉电条件下确保直流正确性。

ADuM1200ARZ-RL7 特性

- 窄体 SOIC 8 引线封装

- 低功耗运行

  5 V 工作电压

  0 Mbps 至 2 Mbps 时每通道最大 1.1 mA

  10 Mbps 时每通道最大 3.7 mA

  25 Mbps 时每通道最大 8.2 mA

  3 V 工作电压

  每通道最大 0.8 mA（0 Mbps 至 2 Mbps

  10 Mbps 时每通道最大 2.2 mA

  25 Mbps 时每通道最大 4.8 mA

- 双向通信

  3 V/5 V 电平转换

- 高温操作： 105°C

- 高数据速率：直流至 25 Mbps（NRZ）

- 精确的定时特性

  3 ns 最大脉宽调制失真

  3 ns 最大通道对通道匹配

- 高共模瞬态抗扰度： > 25 kV/µs

- 安全和监管认证

  UL 认证

  符合 UL 1577 标准，1 分钟 2500 V rms

  CSA 组件验收通知 #5A

  VDE 合格证书

  DIN EN 60747-5-2（VDE 0884 第 2 部分）： 2003-01

  DIN EN 60950 (VDE 0805)： 2001-12; DIN EN 60950: 2000

  VIORM = 560 V 峰值



ADuM1200ARZ-RL7 应用

- 对尺寸要求极高的多通道隔离

- SPI® 接口/数据转换器隔离

- RS-232/RS-422/RS-485 收发器隔离

- 数字现场总线隔离

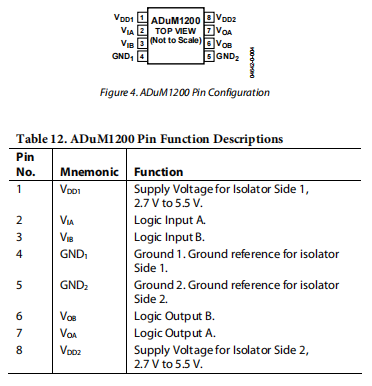

ADuM1200ARZ-RL7 引脚配置（俯视图）
