ADR4525BRZ-R7电压基准芯片_ADR4525BRZ-R7中文资料

ADR4525BRZ-R7 描述

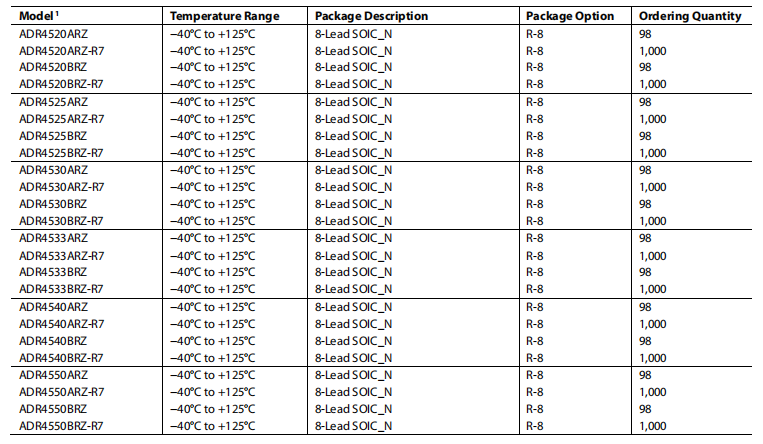

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550 器件是高精度、低功耗、低噪声电压基准，具有 ±0.02%B、C 和 D 级最大初始误差、出色的温度稳定性和低输出噪声。 ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550 系列基准器件均采用 8 引线 SOIC 封装，提供多种输出电压，均符合 -40°C 至 +125°C 扩展工业温度范围的规定。

ADR4525、ADR4540 和 ADR4550 还提供 D 级（采用 8 引线 LCC 封装）和 C 级（温度范围为 0°C 至 70°C）产品。ADR4525W 采用 8 引线 SOIC 封装，符合汽车应用要求。

ADR4525BRZ-R7 特性

- 最大温度系数 (TCVOUT)：

   0.8ppm/°C（D 级，0°C 至 70°C）

   1ppm/°C（C 级，0°C 至 70°C）

   2ppm/°C（B 级 -40°C 至 +125°C）

   4ppm/°C（A 级 -40°C 至 +125°C）

- 输出噪声（0.1Hz 至 10Hz）：

   典型值 2.048 V VOUT 时为 1μV p-p

- 初始输出电压误差：

   B、C、D 级：±0.02%（最大值）

- 输入电压范围 3V 至 15V

- 工作温度

   A 级和 B 级： -40°C 至 +125°C

   C 级和 D 级：0°C 至 +70°C

- 输出电流 +10mA 源/-10 mA 灌

- 低静态电流：950 μA（最大值）

- 低压差电压：2mA 时 300mV（VOUT ≥ 3 V）

   8 引线 SOIC 和 LCC 封装

- 通过 AEC-Q100 汽车应用认证

- 长期漂移：4500 小时典型值为 8ppm



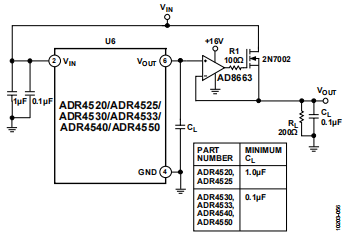

ADR4525BRZ-R7 应用

- 精密数据采集系统

- 高分辨率数据转换器

- 高精度测量设备

- 工业仪器仪表

- 医疗设备

- 汽车电池监控



ADR4525BRZ-R7 引脚配置（俯视图）
