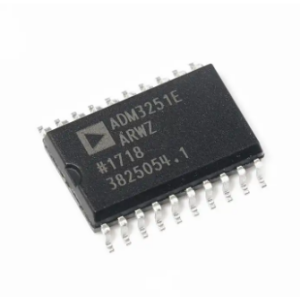

ADM3251EARWZ-REEL 描述

ADM3251E 是一款高速、2.5 kV 全隔离单通道 RS-232/V.28 收发器器件，采用 5 V 单电源供电。由于 RIN 和 TOUT 引脚具有高 ESD 保护，该器件非常适合在电气环境恶劣或 RS-232 电缆频繁插拔的环境中工作。

ADM3251E 符合 EIA/TIA-232E 和 ITU-T V. 28 规范，工作数据速率高达 460 kbps。ADM3251E 采用四个 0.1 μF 外置电荷泵电容器作为电压倍增器/反相器，允许在单个 5 V 电源下工作。

ADI代理商|亚德诺代理商 ADI亚德诺公司始终将创新、业绩和卓越作为企业的文化支柱，并基此成长为该技术领域最持久高速增长的企业之一。ADI公司是业界认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路（IC）制造商，ADI的产品用于模拟信号和数字信号处理领域。

ADI亚德诺公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。ADI亚德诺公司被纳入标准普尔500指数（S&P 500 Index）。ADI在科技革命的推动下，传统能源大量消耗带来的全球气候变暖及资源稀缺问题，人口老龄化的加速对医疗行业提出的更高要求，无疑都是当今面临的挑战。ADI亚德诺公司以创新为基石，致力于通信基础设施、工业自动化、工业仪表、汽车电子以及医疗保健等领域的研发与投入，为解决各行各业面对的挑战，提供高性能的产品及解决方案。

ADM3251EARWZ-REEL 特性

♦ 2.5 kV 全隔离（电源和数据）RS-232 收发器

♦ isoPower 集成式隔离直流-直流转换器

♦ 460 kbps 数据传输速率

♦ 1 个 Tx 和 1 个 Rx

♦ 符合 EIA/TIA-232E 规范

♦ RIN 和 TOUT 引脚具有 ESD 保护功能

±8 kV：接触放电

±15 kV：气隙放电

♦ 0.1 μF 电荷泵电容器

♦ 高共模瞬态抗扰度： >25 kV/μs

♦ 安全和监管认证（待定）

UL 认证

符合 UL 1577 标准，1 分钟 2500 V rms

VDE 符合性证书

DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

VIORM = 560 V 峰值

♦ 工作温度范围：-40°C 至 +85°C -40°C 至 +85°C

♦ 宽体、20 引线 SOIC 封装

ADM3251EARWZ-REEL 应用

♦ 高噪声数据通信

♦ 工业通信

♦ 通用 RS-232 数据链路

♦ 工业/电信诊断端口

♦ 医疗设备

ADM3251EARWZ-REEL 引脚配置（俯视图）

ADM3251EARWZ-REEL Order Information

ADM3251EARWZ-REEL Function block or application schematic
