ADM3053BRWZ-REEL7中文资料_ADM3053BRWZ-REEL7隔离收发器

ADM3053BRWZ-REEL7 描述

ADM3053 是一款隔离型控制器局域网 (CAN) 物理层收发器，集成了符合 ISO 11898 标准的隔离型 DC/DC 转换器。

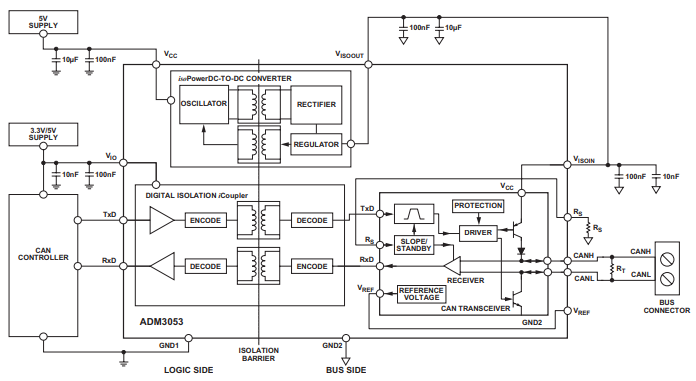

该器件采用 ADI 的 iCoupler® 技术，在单 SOIC 表面贴装封装中集成了双通道隔离器、CAN 收发器和 ADI 的 isoPower® DC/DC 转换器。片上振荡器输出方波，驱动内部变压器，提供隔离电源。该器件采用 5 V 单电源供电，提供完全隔离的 CAN 解决方案。

ADM3053 集成了 isoPower 技术，该技术使用高频开关元件通过变压器传输功率。设计印刷电路板 (PCB) 布局时应特别注意，必须符合相关辐射标准。有关电路板布局注意事项的更多信息，请参阅应用说明 AN-0971： isoPower 设备的辐射控制。

ADM3053BRWZ-REEL7 特性

♦ 2.5 kV rms 信号和功率隔离型 CAN 收发器

♦ 具有 isoPower 集成功能的隔离式 DC/DC 转换器

   VCC 工作电压：5 V

   VIO 工作电压：5 V 或 3.3 V

♦ 符合 ISO 11898 标准

♦ 数据速率高达 1 Mbps。

♦ 无电源节点不会干扰总线

♦ 总线支持 110 个或更多节点

♦ 斜坡控制可减少 EMI

♦ 热关断保护

♦ 热关断保护

♦ 高共模瞬态抗扰度： >25 kV/μs。

♦ 安全和法规认证（待定）

   UL 认证

   1 分钟 2,500 Vrms。

   UL1577 符合 VDE 认证

   DIN EN 60747-5-2（VDE 0884 修订版 2）： 2003-01

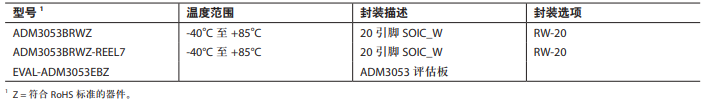

♦ 工业温度范围：- 40°C 至 +85°C

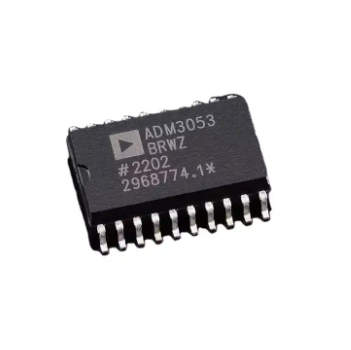

♦ 支持宽体 20 引脚 SOIC 封装



ADM3053BRWZ-REEL7 应用

♦ CAN 数据总线

♦ 工业现场网络



ADM3053BRWZ-REEL7 引脚配置（俯视图）
