ADP150AUJZ-3.3-R7线性调节器_ADP150AUJZ-3.3-R7中文资料

文章出处: 人气：发表时间：2023-10-26 09:35

ADP150AUJZ-3.3-R7，ADP150AUJZ-3.3-R7数据表，ADP150AUJZ-3.3-R7数据页，ADP150AUJZ-3.3-R7原理图，ADP150AUJZ-3.3-R7引脚，ADP150AUJZ-3.3-R7规格书，ADP150AUJZ-3.3-R7系列型号

ADP150AUJZ-3.3-R7 描述

ADP150 是一款超低噪声（9 μV）、低压差、线性调节器，工作电压范围为 2.2 V 至 5.5 V，输出电流高达 150 mA。在 150 mA 负载时，压降为 105 mV，从而提高了效率，并允许在更宽的输入电压范围内工作。ADP150 专为稳定工作而设计，采用微型 1 μF ± 30% 陶瓷输入和输出电容器，以满足高性能、空间受限应用的要求。短路和热过载保护电路可防止在不利条件下造成损坏。ADP150 采用微型 5 引线 TSOT 和 4 球 0.4 mm 间距 WLCSP 封装，是占用空间最小的解决方案，可满足各种便携式电源应用的需要。

ADI代理商|亚德诺代理商 ADI亚德诺公司始终将创新、业绩和卓越作为企业的文化支柱，并基此成长为该技术领域最持久高速增长的企业之一。ADI公司是业界认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路（IC）制造商，ADI的产品用于模拟信号和数字信号处理领域。

ADI亚德诺公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。ADI亚德诺公司被纳入标准普尔500指数（S&P 500 Index）。ADI在科技革命的推动下，传统能源大量消耗带来的全球气候变暖及资源稀缺问题，人口老龄化的加速对医疗行业提出的更高要求，无疑都是当今面临的挑战。ADI亚德诺公司以创新为基石，致力于通信基础设施、工业自动化、工业仪表、汽车电子以及医疗保健等领域的研发与投入，为解决各行各业面对的挑战，提供高性能的产品及解决方案。

ADP150AUJZ-3.3-R7 特性

- 超低噪声：9μV rms，与 VOUT 无关

- 无需额外的噪声旁路电容器

- 使用 1μF 陶瓷输入和输出电容器可保持稳定

- 最大输出电流：150mA

- 输入电压范围：2.2V 至 5.5V

- 低静态电流

零负载时 IGND = 10μA

- 关断电流低： <1 μAL 低压差电压：105mV @ 150mA 负载

- 初始输出电压精度：±1

- 多达 14 个固定输出电压选项： 1.8V 至 3.3V

- 10kHz 时 PSRR 性能为 70dB

- 电流限制和热过载保护

- 逻辑控制使能

- 5 引线 TSOT 封装

- 4 球、0.8 毫米 × 0.8 毫米、0.4 毫米间距 WLCSP

ADP150AUJZ-3.3-R7 应用

- 移动电话

- 数码相机和音频设备

- 便携式和电池供电设备

- 后直流-直流调节

- 便携式医疗设备

- 射频、PLL、VCO 和时钟电源

ADP150AUJZ-3.3-R7 引脚配置（俯视图）

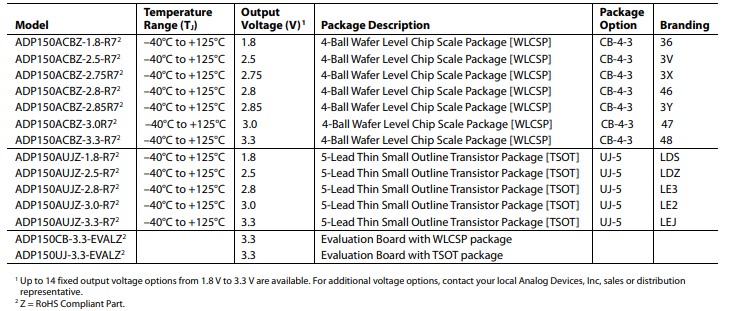

ADP150AUJZ-3.3-R7 Order Information

ADP150AUJZ-3.3-R7 Function block or application schematic
