ADP7118AUJZ-5.0-R7低压差稳压器_ADP7118AUJZ中文资料

ADP7118AUJZ-5.0-R7 描述

ADP7118 是一款 CMOS 低压差 (LDO) 线性稳压器，在 2.7 V 至 20 V 电源电压下的最大输出电流为 200 mA。ADP7118 稳压器的输出噪声为 11 μV rms，与 5 V 及以下的固定选件输出电压无关。LFCSP 和 SOIC 封装支持用户通过外部电容器进行可编程软启动。ADP7118 采用 6 引脚、2 mm × 2 mm LFCSP 封装，不仅非常紧凑，而且具有出色的散热性能，适用于需要 200 mA 最大输出电流的薄型小尺寸应用。ADP7118 还采用 5 引脚 TSOT 封装和 8 引脚 SOIC 封装。

ADP7118AUJZ-5.0-R7 特性

- 低噪声：11 μV rms，与固定输出电压无关

- 电源抑制比 (PSRR) 88 dB（10 kHz）、68 dB（100 kHz）、50 dB（1 MHz）（VOUT ≤ 5 V，VIN = 7 V）

- 输入电压范围：2.7 V 至 20 V

- 最大输出电流：200 mA

- 初始精度： ±0.8%

- 线路、负载和温度范围精度

  ±1.1% （TJ = -40°C 至 +85°C）

  ±1.8%（TJ = -40°C 至 +125°C）

- 低压差电压：200 mV（典型值，200 mA 负载，VOUT = 5 V）

- 用户可编程软启动（仅提供 LFCSP 和 SOIC 封装）

- 低静态电流，IGND = 50 μA（典型值，无负载）

- 低关断电流：1.8 μA（VIN = 5 V）、3.0 μA（VIN = 20 V），使用小型 2.2 μF 陶瓷输出电容器稳定电流

- 固定输出电压选项： 1.8 V、2.5 V、3.3 V 和 5.0 V

  提供 1.2 V 至 5.0 V 的 16 种标准电压

- 可调输出电压范围： 1.2 V 至 VIN - VDO（输出可在初始设定点以上调节）

- 精确使能

  2 mm × 2 mm 6 引脚 LFCSP、8 引脚 SOIC、5 引脚 TSOT



ADP7118AUJZ-5.0-R7 Applications

- 适用于噪声敏感型应用

- ADC 和 DAC 电路、精密放大器，适用于为 VCO VTUNE 控制供电

- 通信和基础设施

- 医疗和保健

- 工业和仪器仪表

- 由 ADIsimPower 工具支持

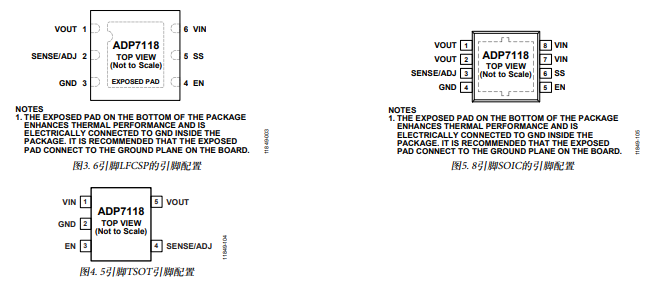

ADP7118AUJZ-5.0-R7 引脚配置（俯视图）
