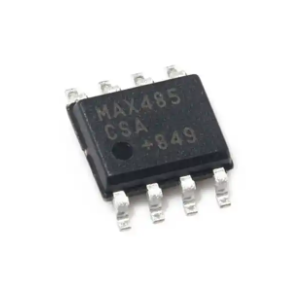

MAX485CSA+T 描述

MAX481、MAX483、MAX485、MAX487-MAX491 和MAX1487 是用于 RS-485 和 RS422 通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。

MAX483、MAX487、MAX488 和 MAX489 具有降低压摆率的驱动器，可最大限度地降低电磁干扰，减少端接不当的电缆造成的反射，从而实现无差错数据传输，传输速率高达 250kbps。

MAX481、MAX485、MAX490、MAX491 和 MAX1487 的驱动器压摆率不受限制，可传输高达 2.5Mbps 的数据。

这些收发器在空载或满载禁用驱动器时的供电电流介于 120µA 和 500µA 之间。此外，MAX481、MAX483 和 MAX487 还具有低电流关断模式，在该模式下，它们的功耗仅为 0.1µA 至 0.5µA 之间。

此外，MAX481、MAX483 和 MAX487 还具有低电流关断模式，在该模式下，它们的功耗仅为 0.1µA。所有器件均采用 5V 单电源供电。驱动器具有短路电流限制，并通过热关断电路防止功率耗散过大。

驱动器有短路电流限制，并通过热关断电路防止功率过度耗散，该电路可将驱动器输出置于高阻抗状态。接收器输入具有故障安全功能，可保证在输入开路时输出逻辑高电平。

MAX487 和 MAX1487 具有四分之一单位负载的接收器输入阻抗，总线上最多可连接 128 个 MAX487/MAX1487 收发器。全双工通信 。而 MAX481、MAX483、MAX485、MAX487 和 MAX1487 则专为半双工应用而设计。

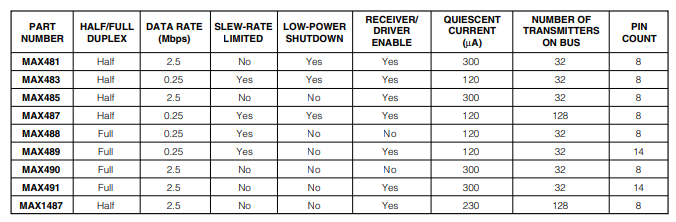

MAX485CSA+T 特性

♦ 用于容错应用MAX3430：±80V 故障保护、失效保护、1/4 单位负载、+3.3V、RS-485 收发器MAX3440E-MAX3444E：±15kV ESD 保护、±60V 故障保护、

10Mbps，故障安全，RS-485/J1708 收发器

♦ 用于空间受限的应用MAX3460-MAX3464： +5V，故障安全型，20Mbps，Profibus RS-485/RS-422 收发器MAX3362： +3.3V,

♦ 高速、SOT23 封装 RS-485/RS-422 收发器MAX3280E-MAX3284E：±15kV ESD 保护、52Mbps、+3V 至 +5.5V、SOT23、RS-485/RS-422、真正故障安全

♦ 接收器MAX3293/MAX3294/MAX3295：20Mbps、+3.3V、SOT23、RS-855/RS-422 发射器

♦ 用于多个收发器应用MAX3030E-MAX3033E：±15kV ESD 保护、+3.3V、四路 RS-422 发射器

♦ 用于故障安全应用MAX3080-MAX3089： 故障安全、高速（10Mbps）、瞬时速率受限 RS-485/RS-422 收发器

♦ 用于低电压应用MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E：+3.3V 供电、±15kVESD 保护、12Mbps、回转速率受限、

♦ 真正的 RS-485/RS-422 收发器



MAX485CSA+T 应用

♦ 低功耗 RS-485 收发器

♦ 低功耗 RS-422 收发器 电平
♦ 用于 EMI 敏感型应用的收发器

♦ 工业控制局域网



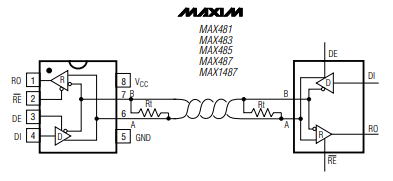

MAX485CSA+T 引脚配置（俯视图）
