MAX98357AETE+T_MAX98357AETE音频放大器_MAX98357中文资料

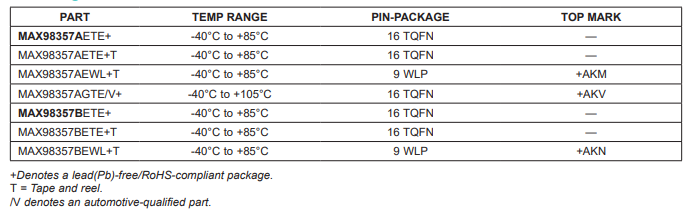

MAX98357AETE+T 描述

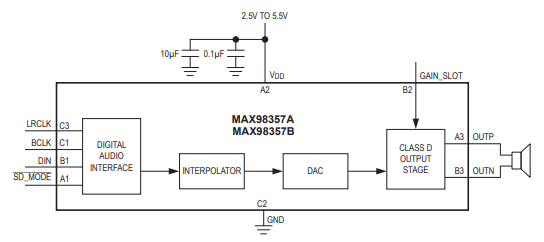

MAX98357A/MAX98357B 是一款易于使用的低成本数字脉冲编码调制 (PCM) 输入 D 类放大器，具有业界领先的 AB 类音频性能和 D 类效率。数字音频接口可自动识别多达 35 种不同的 PCM 和 TDM 时钟方案，无需 I2C 编程。由于无需通常用于 PCM 通信的外部 MCLK 信号，因此进一步简化了操作。只需提供电源、LRCLK、BCLK 和数字音频即可生成音频！此外，新颖的引脚布局使客户能够使用经济高效的 WLP 封装，而无需昂贵的过孔（更多信息请参阅应用说明 6643：利用 MAX98357 WLP 优化成本、尺寸和性能）。数字音频接口具有高度灵活性，MAX98357A 支持 I2S 数据，MAX98357B 支持左对齐数据。两个 IC 均支持 8 通道时分复用 (TDM) 数据。对于所有支持的数据格式，数字音频接口可接受 8kHz 至 96kHz 的指定采样率。集成电路可配置为从立体声输入数据产生左声道、右声道或（左/2 + 右/2）输出。集成电路在 I2S 和左对齐模式下使用 16/24/32 位数据，在 TDM 模式下使用 16 位或 32 位数据。除了减小集成电路的尺寸和引脚数外，还减少了 EMI 和可能的电路板耦合问题。集成电路还具有极高的 BCLK 和 LRCLK 宽带抖动容限（12ns typ），以提供稳健的运行。主动发射限制、边缘速率限制和过冲控制电路大大减少了 EMI。IC 采用 9 引脚 WLP（1.345mm x 1.435mmx 0.64mm）和 16 引脚 TQFN（3mm x 3mm x 0.75mm）封装，指定温度范围为 -40°C 至 +85°C。

MAX98357AETE+T 特性

● 单电源工作（2.5V 至 5.5V）

● 5V 时 4Ω 输出功率为 3.2W

● 2.4mA 静态电流

● 92% 效率（RL = 8Ω，POUT = 1W）

● 25μVRMS 输出噪声（AV = 15dB）

● 1kHz 时 THD+N 低至 0.015

● 无需 MCLK

● 采样率为 8kHz 至 96kHz

● 支持左、右或（左/2 + 右/2）输出

● 先进的边缘速率控制可实现无滤波器 D 类输出

● 1kHz 时的 PSRR 为 77dB

● 低射频敏感性可消除来自 GSM 无线电的 TDMANoise

● 广泛的点击和弹出减少电路

● 强大的短路和热保护功能

● 提供节省空间的封装：1.345 毫米 x 1.435 毫米 WLP（0.4 毫米间距）和 3 毫米 x 3 毫米 TQFN

● 带单旁路电容器的解决方案尺寸为 4.32mm2



MAX98357AETE+T 应用

● 单锂离子电池/5V 器件

● 智能扬声器

● 笔记本电脑

● 物联网设备

● 游戏设备（音频和触觉）

● 智能手机

● 平板电脑

● 摄像头

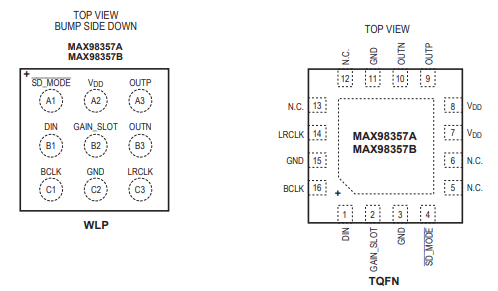

MAX98357AETE+T 引脚配置（俯视图）
