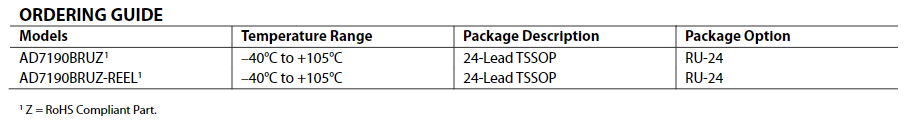

AD7190BRUZ-REEL 描述

AD7190 是一款低噪声、完整的模拟前端，适用于高精度测量应用。它包含一个低噪声、24 位Σ-Δ (∑-Δ)模数转换器 (ADC)。 片上低噪声增益级意味着小振幅信号可直接接入模数转换器。 该器件可配置为两个差分输入或四个伪差分输入。片上通道定序器允许启用多个通道，AD7190 在每个启用的通道上按顺序进行转换。这简化了与部件的通信。片内 4.92 MHz 时钟可用作 ADC 的时钟源，也可使用外部时钟或晶体。该器件的输出数据速率可在 4.7 Hz 至 4.8 kHz 之间变化。 该器件有两个数字滤波器选项。滤波器的选择会影响编程输出数据速率下的均方根噪声/无噪声分辨率、沉淀时间以及 50 Hz/60 Hz 抑制。对于要求所有转换都要沉淀的应用，AD7190 具有零延迟功能。 该器件采用 5 V 模拟电源和 2.7 V 至 5.25 V 数字电源供电。它采用 24 引线 TSSOP 封装。

AD7190BRUZ-REEL 特性

♦ 有效值噪声：8.5 nV @ 4.7 Hz（增益 = 128）

♦ 2.4 kHz 时 16 个无噪声位（增益 = 128）

♦ 高达 22.5 无噪声位（增益 = 1）

♦ 偏移漂移：5 nV/°C

♦ 增益漂移：1 ppm/°C

♦ 指定随时间漂移

♦ 2 个差分/4 个伪差分输入通道

♦ 自动通道排序器

♦ 可编程增益（1 至 128）

♦ 输出数据速率 4.7 Hz 至 4.8 kHz

♦ 内部或外部时钟

♦ 50 Hz/60 Hz 同步抑制

♦ 4 个通用数字输出

♦ 电源

    AVDD：4.75 V 至 5.25 V

    DVDD：2.7 V 至 5.25 V

♦ 电流： 6 mA

♦ 温度范围：-40°C 至 +105°C

♦ 接口 3 线串行

♦ 兼容 SPI、QSPI™、MICROWIRE™ 和 DSP

♦ SCLK 上的施密特触发器



AD7190BRUZ-REEL 应用

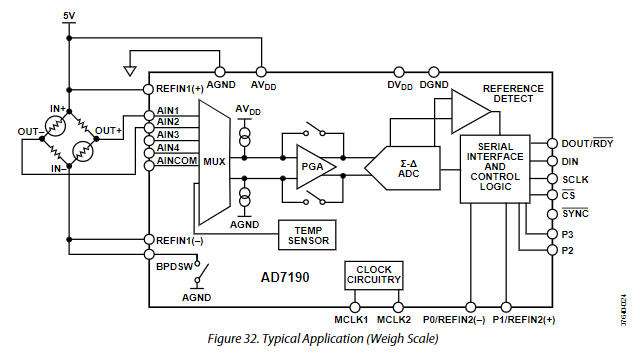

♦ 称重秤

♦ 应变计传感器

♦ 压力测量

♦ 温度测量

♦ 色谱分析

♦ PLC/DCS 模拟输入模块

♦ 数据采集

♦ 医疗和科学仪器

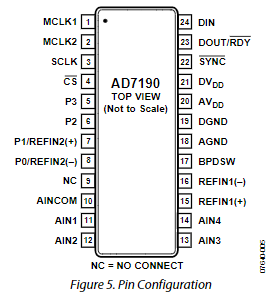

AD7190BRUZ-REEL 引脚配置（俯视图）
